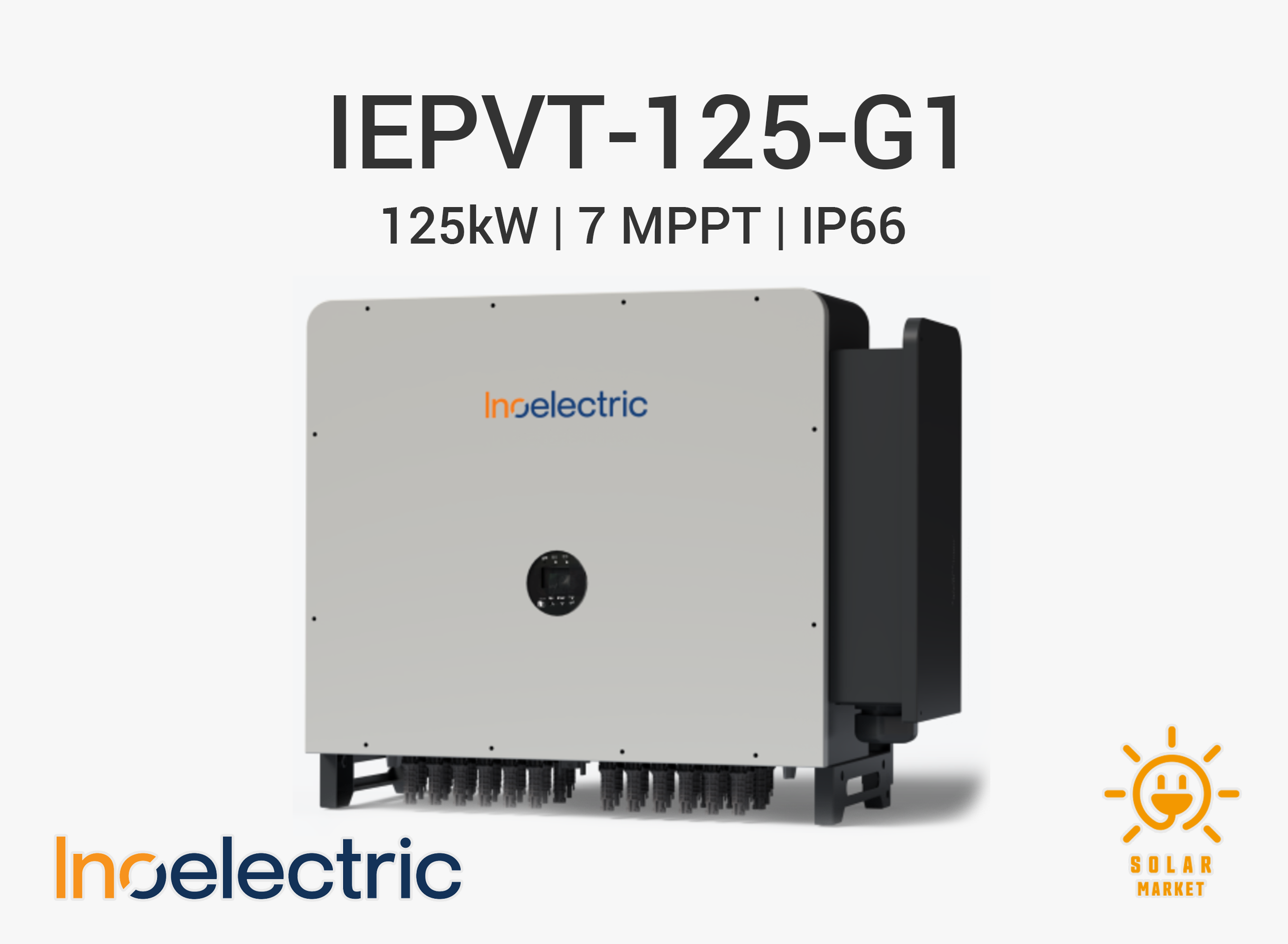

[125kW] IEPVT-125-G1 (삼상, 접속함 일체형)

이노일렉트릭 태양광인버터

IEPVT‑125‑G1 (125 kW, 접속함 일체형)

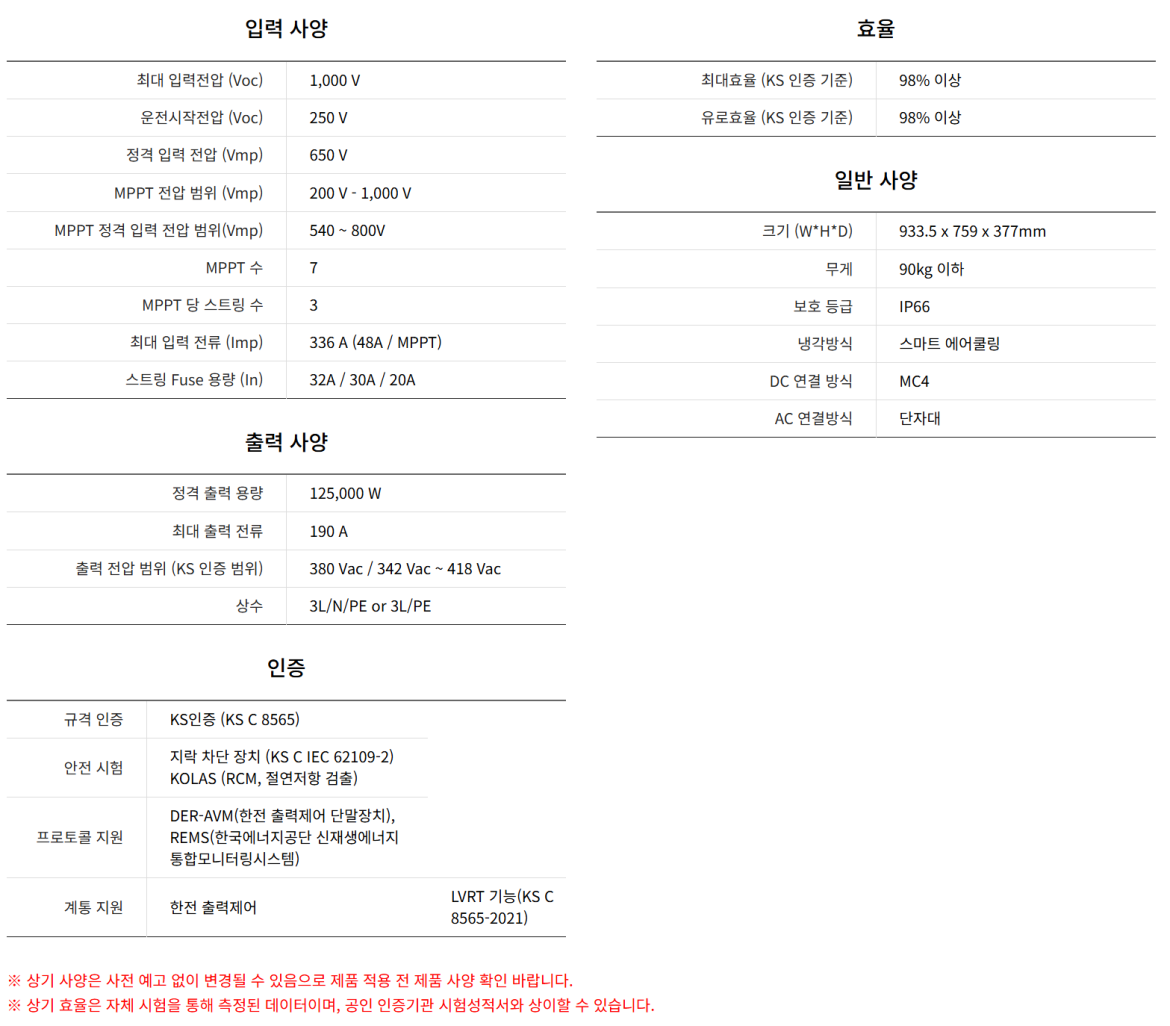

구분	IEPVT‑125‑G1
입력 사양
최대 입력전압 (Voc)	1,000 V
운전 시작 전압 (Voc)	250 V
정격 입력 전압 (Vmp)	650 V
MPPT 전압 범위 (Vmp)	200 ~ 1,000 V
MPPT 정격 입력 전압 범위 (Vmp)	540 ~ 800 V
MPPT 수	7 EA
MPPT당 스트링 수	3 스트링 / MPPT (총 21스트링)
최대 입력 전류 (Imp)	336 A (약 48 A / MPPT)
스트링 Fuse 용량 (In)	32 A / 30 A / 20 A
출력 사양
정격 출력 용량	125,000 W
최대 출력 전류	약 190 A
출력 전압 범위 (KS 인증 범위)	380 Vac / 342 ~ 418 Vac
상수	3L/N/PE 또는 3L/PE
효율
최대 효율 (KS 인증 기준)	98 % 이상
유로(Euro) 효율 (KS 인증 기준)	98 % 이상
일반 사양
크기 (W×H×D)	933.5 × 759 × 377 mm
무게	90 kg 이하
보호 등급	IP66
냉각 방식	스마트 에어쿨링
DC / AC 연결 방식	MC4 / 단자대
인증 및 계통 지원
규격 인증	KS 인증 (인버터 KS C 8565)
안전 시험	지락 차단 장치 (KS C IEC 62109‑2) KOLAS (RCM, 절연저항 검출)
프로토콜 지원	DER‑AVM(한전 분산자원 단말장치), REMS(한국에너지공단 신재생에너지 통합모니터링시스템)
계통 지원 기능	한전 출력제어, LVRT 기능 (KS C 8565‑2021)

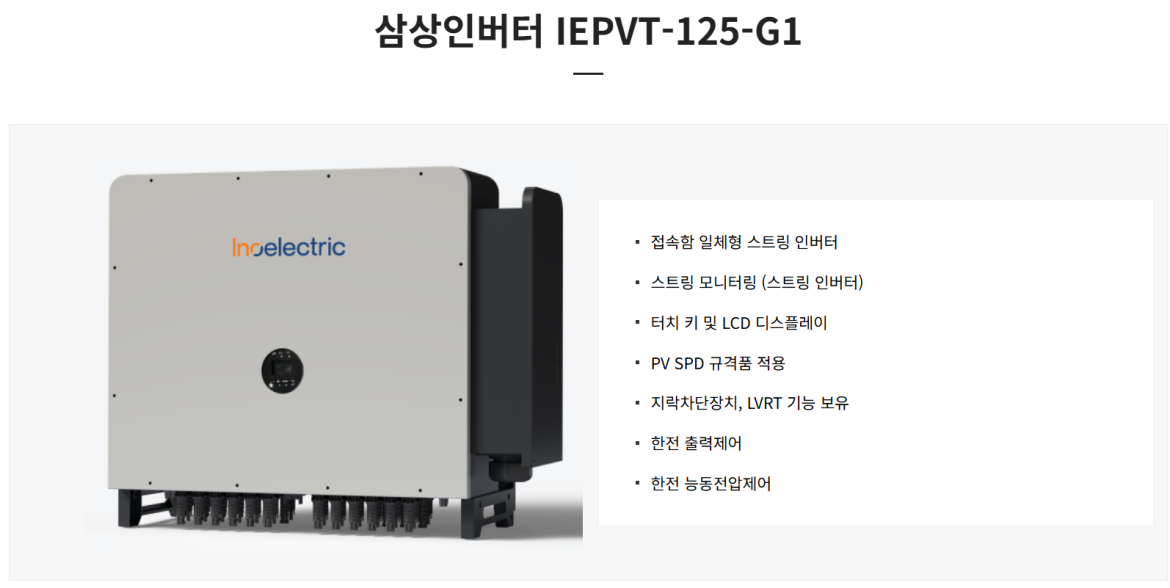

IEPVT‑125‑G1 제품 특징

• 125 kW 대용량 접속함 일체형 삼상 인버터
- MW급 상업용·발전사업용 태양광 설비에서 메인 블록으로 사용하기 적합한 용량입니다.
- 접속함 일체형 스트링 인버터 구조로 별도 접속반 없이도 다수 스트링을 직접 수용할 수 있습니다.

• 7MPPT × 3스트링, 고집적 멀티 MPPT 설계
- 7개의 MPPT 채널과 채널당 3스트링(총 21스트링) 구성으로,
대규모 어레이를 다양한 방향·경사 조건으로 설계해도 손실을 최소화합니다.
- 최대 입력 전류 336 A, 스트링 퓨즈 32/30/20 A 선택으로 고출력 모듈·대전류 설계에 대응합니다.

• 고효율·고품질 전력 변환
- KS 기준 최대 효율 및 유로 효율 모두 98 % 이상으로, 대용량 설비에서도 높은 발전 수익을 기대할 수 있습니다.
- 380 Vac 계통, PF 0.99 이상(+0.9 ~ -0.9 조정)으로 한전 계통 연계 요구조건을 충족합니다.

• 풍부한 보호 기능과 스마트 인버터 기능
- PV SPD 규격 적용, 지락 차단 장치(KOLAS), LVRT 기능, 한전 출력제어·능동전압제어 등 스마트 인버터 기능을 지원합니다.
- DER‑AVM·REMS 연동을 통해 출력 제어, 상태 모니터링, 원격 관제가 가능합니다.

• 스마트 에어쿨링과 견고한 옥외용 구조
- IP66 등급과 스마트 에어쿨링 냉각 방식으로 먼지·습기·고온 환경에서도 안정적인 운전을 제공합니다.
- 터치 키와 LCD 디스플레이, RS‑485 통신으로 현장 조작과 원격 모니터링이 모두 편리합니다.

회사 소개 – 이노일렉트릭

• 이노일렉트릭은 “우리 미래와 고객의 풍요로움”을 비전으로, 지속적인 가치 창출과 기술혁신을 추구하는 신재생에너지 태양광 전문기업입니다.

• 태양광 인버터(단상 IEPVS, 삼상 IEPVT), 접속함(IEPVC), 모니터링 장비 등을 자체 설계·제조하며,
주택용부터 MW급 발전사업까지 다양한 규모의 설비에 솔루션을 제공합니다.

• 제품은 KS C 8565(인버터), KS C 8567(접속함) 및 KS C IEC 62109‑2(지락 검출 장치) 등 국내·국제 규격을 충족하도록 설계되며,
EMC, 안전, LVRT, DER‑AVM·REMS 연동 등 계통 연계에 필요한 기능을 폭넓게 지원합니다.

• 이노일렉트릭은 현장 여건을 고려한 시스템 제안과 시공·시운전·A/S를 포함한 토털 서비스를 지향하며,
신뢰성 높은 제품과 체계적인 기술 지원을 통해 고객의 장기 안정 운전을 지원합니다.

• 보다 자세한 제품 정보와 기술 자료는 이노일렉트릭 공식 홈페이지 http://www.inoelectric.co.kr에서 확인하실 수 있습니다.
