[22kW] IEPVT‑22‑G2 (단상, 접속함 일체형)

이노일렉트릭 태양광인버터

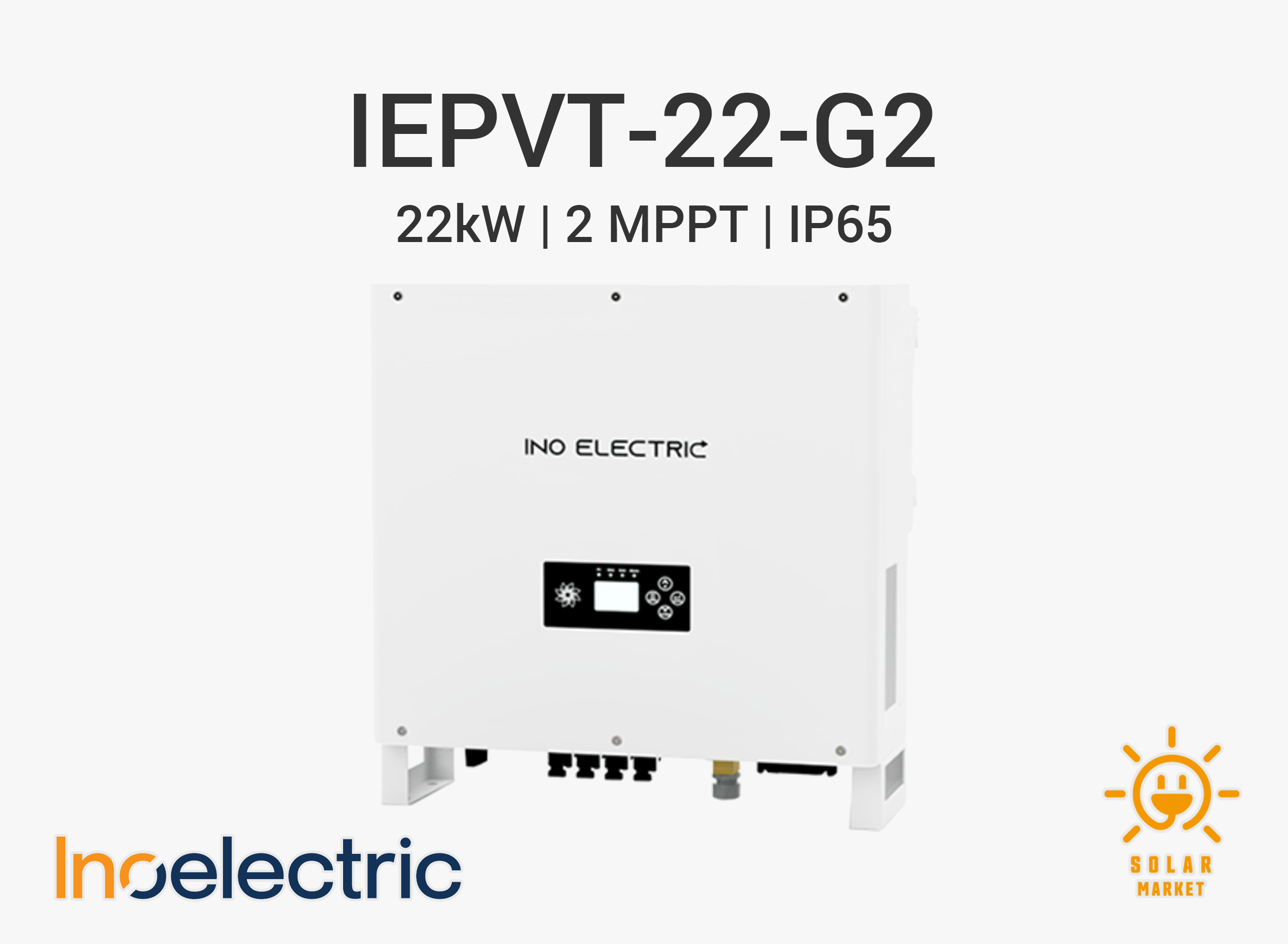

IEPVT‑22‑G2 (22 kW, 접속함 일체형)

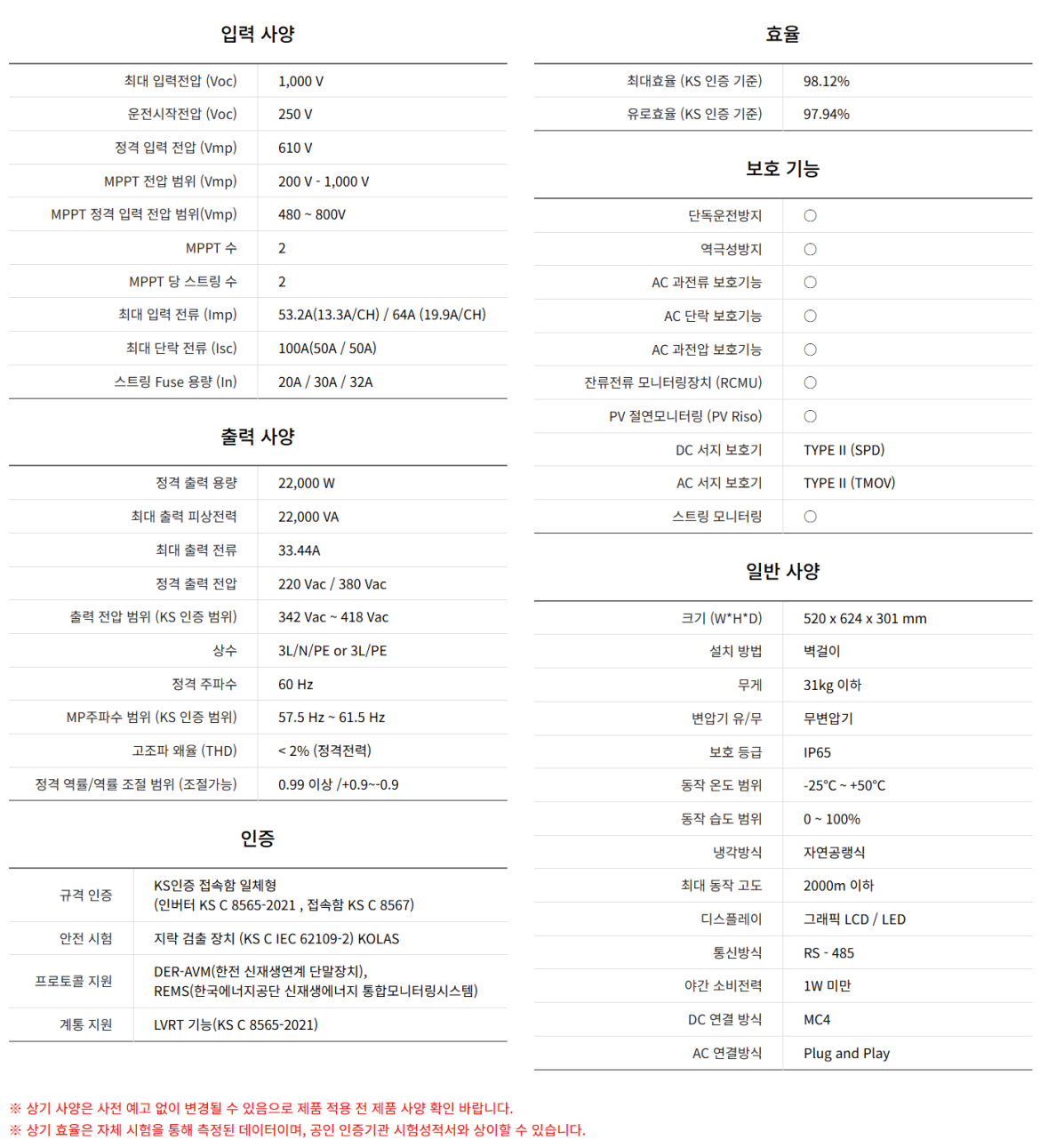

구분	IEPVT‑22‑G2
입력 사양
최대 입력전압 (Voc)	1,000 V
운전 시작 전압 (Voc)	250 V
정격 입력 전압 (Vmp)	610 V
MPPT 전압 범위 (Vmp)	200 ~ 1,000 V
MPPT 정격 입력 전압 범위 (Vmp)	480 ~ 800 V
MPPT 수	2 EA
MPPT당 스트링 수	2 스트링 / MPPT (총 4스트링)
최대 입력 전류 (Imp)	53.2 A (13.3 A/CH) / 64 A (19.9 A/CH)
최대 단락 전류 (Isc)	100 A (50 A + 50 A)
스트링 Fuse 용량 (In)	20 A / 30 A / 32 A
출력 사양
정격 출력 용량	22,000 W
최대 출력 피상전력	22,000 VA
최대 출력 전류	약 33.4 A
정격 출력 전압	AC 380 V / 220 V (3상 4선식)
출력 전압 범위 (KS 인증 범위)	342 ~ 418 Vac
상수	3L/N/PE 또는 3L/PE
정격 주파수 / 범위	60 Hz / 57.5 ~ 61.5 Hz (KS 범위)
고조파 왜율 (THD)	정격 출력 시 < 2 %
정격 역률 / 조절 범위	0.99 이상 / +0.9 ~ -0.9 (조정 가능)
효율
최대 효율 (KS 인증 기준)	98.12 %
유로(Euro) 효율 (KS 인증 기준)	97.94 %
보호 기능
단독운전 방지 / 역극성 방지	○ / ○
AC 과전류 / 단락 / 과전압 보호	○ / ○ / ○
잔류전류 모니터링 (RCMU)	○
PV 절연 모니터링 (PV Riso)	○
DC 서지 보호기	TYPE II (SPD)
AC 서지 보호기	TYPE II (TMOV)
스트링 모니터링	○ (스트링 전류 감시)
일반 사양
크기 (W×H×D)	520 × 624 × 301 mm
설치 방법	벽걸이형
무게 / 보호 등급	31 kg 이하 / IP65
변압기 유무 / 냉각 방식	무변압기형 / 자연공랭식
동작 온도 / 습도 범위	-25 ~ +50 ℃ / 0 ~ 100 % RH
최대 동작 고도	2,000 m 이하
디스플레이 / 통신	그래픽 LCD / LED, RS‑485
야간 소비전력	1 W 미만
DC / AC 연결 방식	MC4 커넥터 / Plug and Play
인증 및 계통 지원
규격 인증	KS 인증 접속함 일체형 (인버터 KS C 8565‑2021, 접속함 KS C 8567)
안전 시험	지락 검출 장치 (KS C IEC 62109‑2) KOLAS
프로토콜 지원	DER‑AVM(한전 분산형자원 단말장치), REMS(한국에너지공단 신재생에너지 통합모니터링시스템)
계통 지원 기능	LVRT 기능 (KS C 8565‑2021) 및 계통 연계 운전 기능

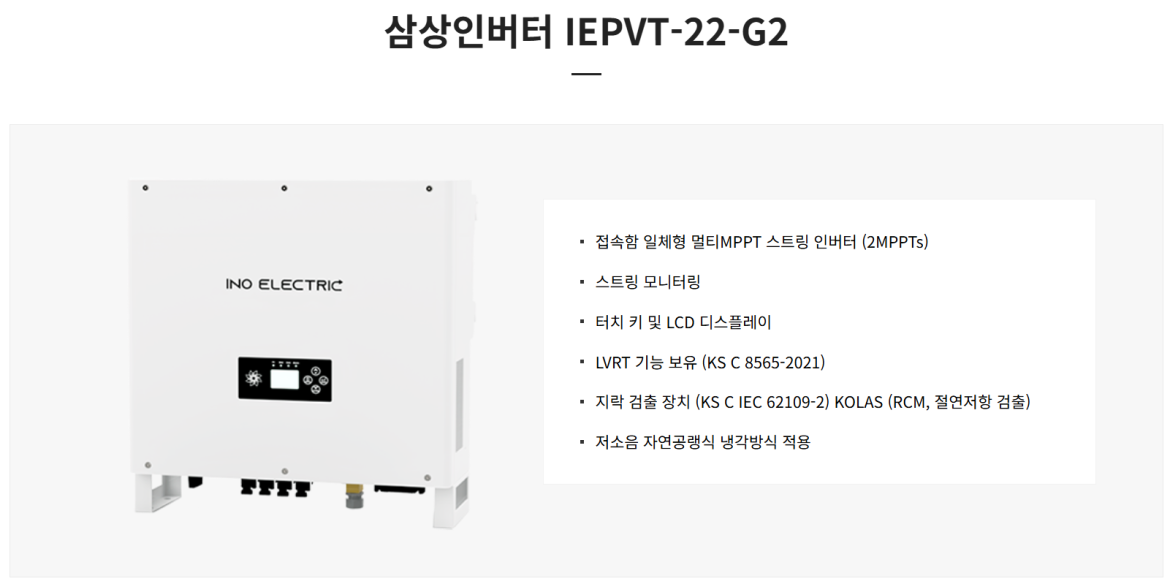

IEPVT‑22‑G2 제품 특징

• 22 kW 삼상 접속함 일체형 멀티 MPPT 인버터
- 중·소규모 상업용·농가용 태양광 발전소(20 ~ 100 kW급)의 표준 블록 용량에 적합한 제품입니다.
- 접속함 일체형 구조로 설비 구성 단순화, 시공 시간 단축, 설치 공간 절감에 유리합니다.

• 2MPPT × 2스트링 구조, 넓은 입력 전압 범위
- 2개의 MPPT 채널과 채널당 2스트링(총 4스트링) 구성으로 방향·경사·음영이 다른 어레이 구성에 유연하게 대응합니다.
- 200 ~ 1,000 V의 넓은 MPPT 전압 범위와 480 ~ 800 V 정격 범위로 다양한 직렬 모듈 수 설계가 가능합니다.

• 고효율·고품질 전력 출력
- KS 기준 최대 효율 98.12 %, 유로 효율 97.94 %로 변환 손실을 최소화합니다.
- 역률 0.99 이상, PF 조절 범위 +0.9 ~ -0.9, THD 2 % 이하로 배전 계통의 전력 품질 요구를 충족합니다.

• 풍부한 보호 기능과 스트링 모니터링
- 단독운전 방지, 역극성 방지, AC 과전류·단락·과전압 보호, RCMU, PV 절연 모니터, DC/AC 서지 보호기(TYPE II) 등을 내장했습니다.
- 스트링별 전류 모니터링 기능을 통해 스트링 이상(퓨즈 단선, 모듈 불량 등)을 빠르게 진단할 수 있습니다.

• 자연공랭식·저소음 설계와 다양한 인증·계통 연계 기능
- 자연공랭식 냉각 구조로 팬 소음 및 유지보수 부담을 줄이면서 옥외용 IP65 등급으로 내환경성을 확보했습니다.
- KS C 8565‑2021·KS C 8567 인증, LVRT 기능, DER‑AVM·REMS 연동 등 최신 계통 연계 규격을 충족합니다.
