금비전자 태양광인버터

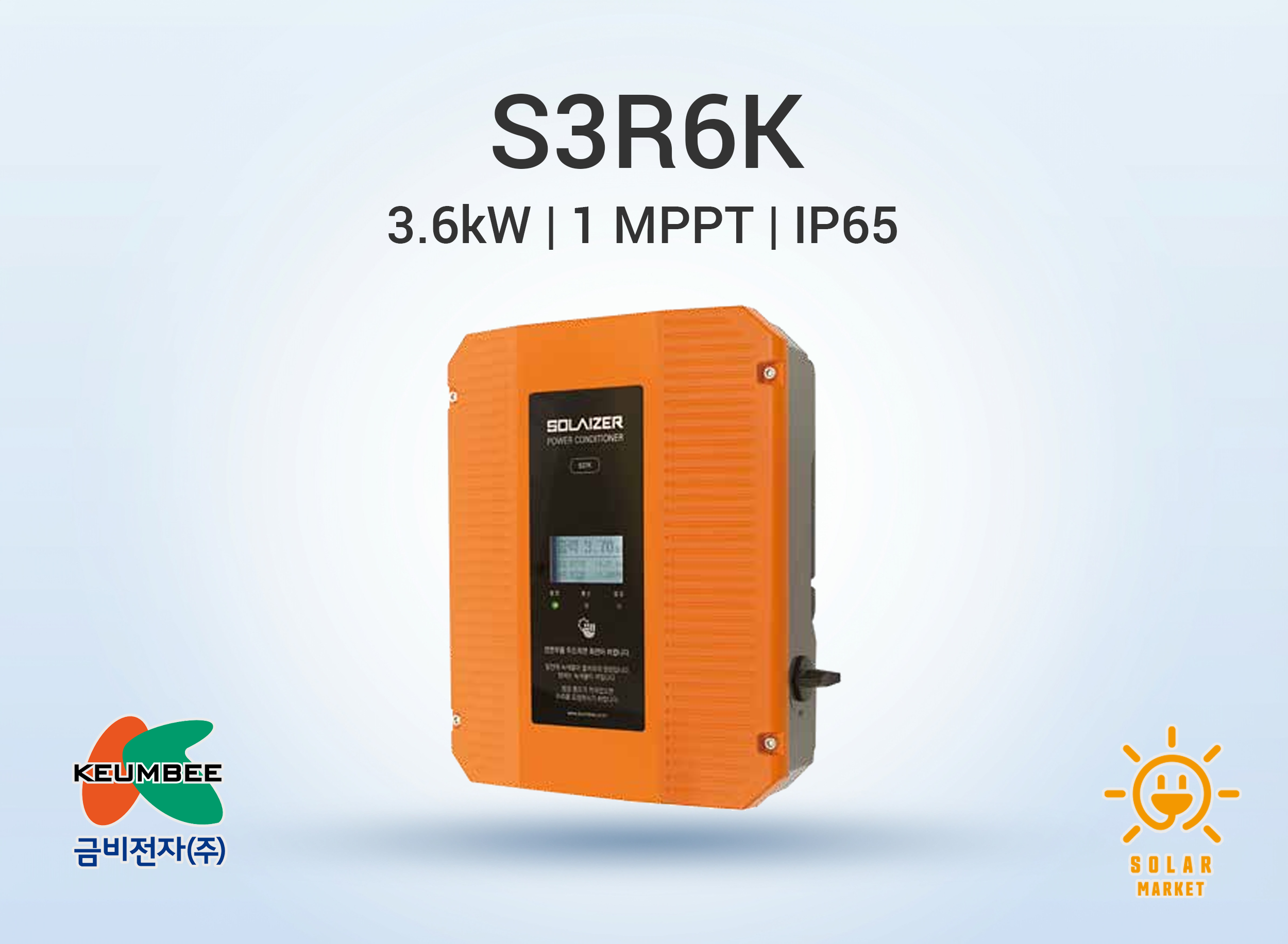

S3R6K Series
(3.6 kW, 단상 스트링 인버터)

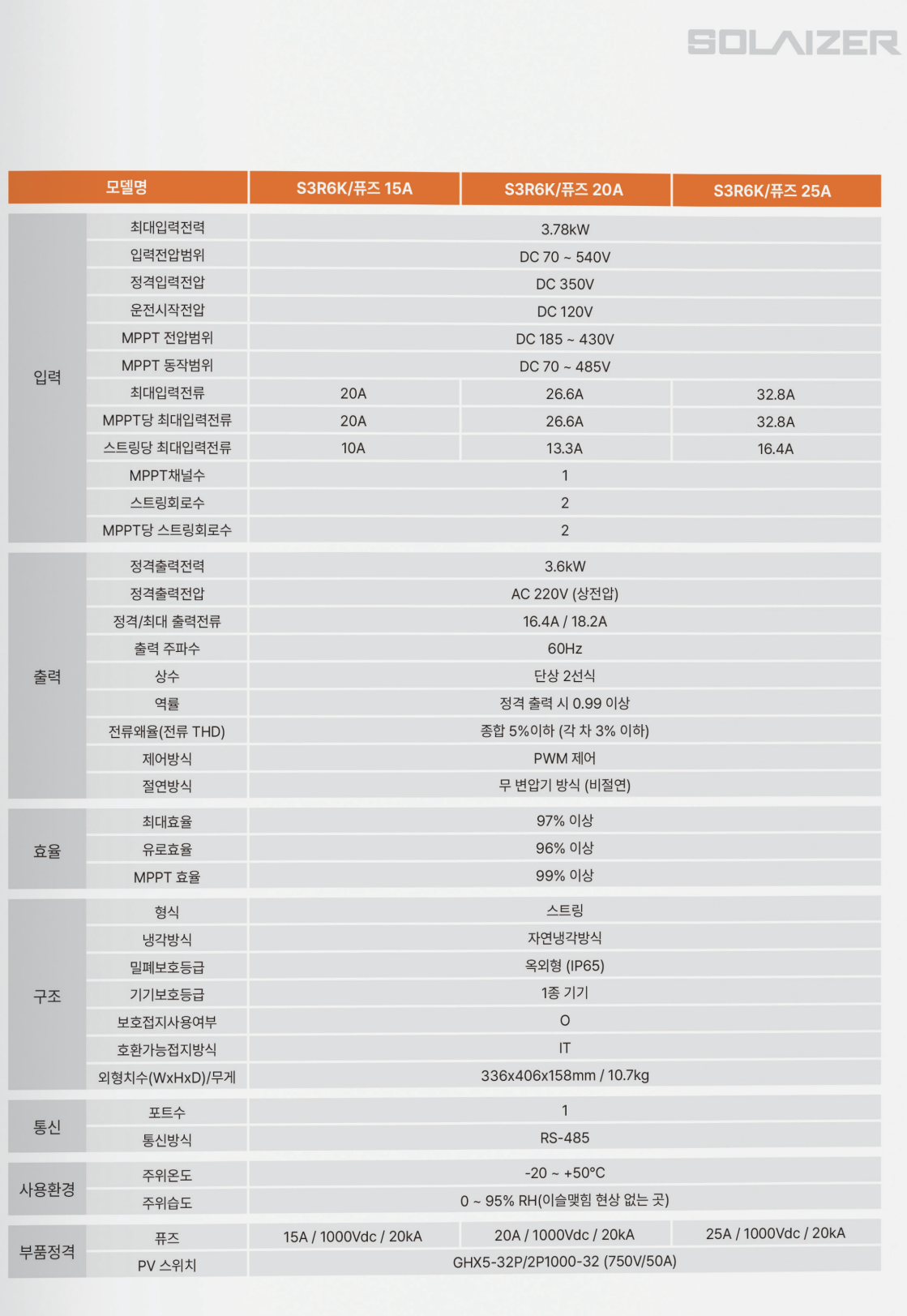

| S3R6K / 퓨즈 15A | S3R6K / 퓨즈 20A | S3R6K / 퓨즈 25A | |
| 정격 출력 용량 | 3.6 kW (단상 계통연계형 인버터) | ||
| 최대 DC 입력 전력 | 3.78 kW | ||
| 동작 전압 범위 | DC 70 ~ 540 V | ||
| 정격 입력 전압 | DC 350 V | ||
| 시작 전압 | DC 120 V | ||
| MPPT 전압 범위 | DC 185 ~ 430 V | ||
| MPPT 운전 전압 | DC 70 ~ 485 V | ||
| 최대 입력 전류 | 20 A | 26.6 A | 32.8 A |
| MPPT당 최대 입력 전류 | 20 A | 26.6 A | 32.8 A |
| 스트링당 최대 입력 전류 | 10 A | 13.3 A | 16.4 A |
| MPPT 채널 수 | 2 | ||
| 스트링 개수 | 2 | ||
| 정격 출력 전력 | 3.6 kW | ||
| 정격 AC 전압 | AC 220 V (단상 2선) | ||
| 정격 출력 전류 | 16.4 A / 18.2 A (운전 조건에 따라) | ||
| 정격 주파수 | 60 Hz | ||
| 역률 (cos φ) | 정격 출력 시 ≥ 0.99 | ||
| 전고조파왜율 (THD) | 정격 50 % 이상에서 3 % 이하 | ||
| 최대 효율 | 97 % 이상 | ||
| 유로 효율 | 96 % 이상 | ||
| MPPT 효율 | 99.9 % 이상 | ||
| 냉각 방식 | 자연공냉식 | ||
| 구조 / 방수·방진 등급 | 옥외형, IP65 | ||
| 보호등급(절연) | Class I | ||
| 외형 크기 (W × H × D) | 336 × 406 × 158 mm | ||
| 무게 | 약 10.7 kg | ||
| 통신 방식 | RS-485 | ||
| 사용 환경 (온도 / 습도) | -20 ~ +50 ℃ / 상대습도 0 ~ 95 % (비응축) | ||
| 접속함 퓨즈 정격 | 15 A / 1000 Vdc / 20 kA | 20 A / 1000 Vdc / 20 kA | 25 A / 1000 Vdc / 20 kA |
| PV 스위치 | QHX5-32P/2P1000-32 (750 V / 50 A) | ||
S3R6K Series 제품 요약

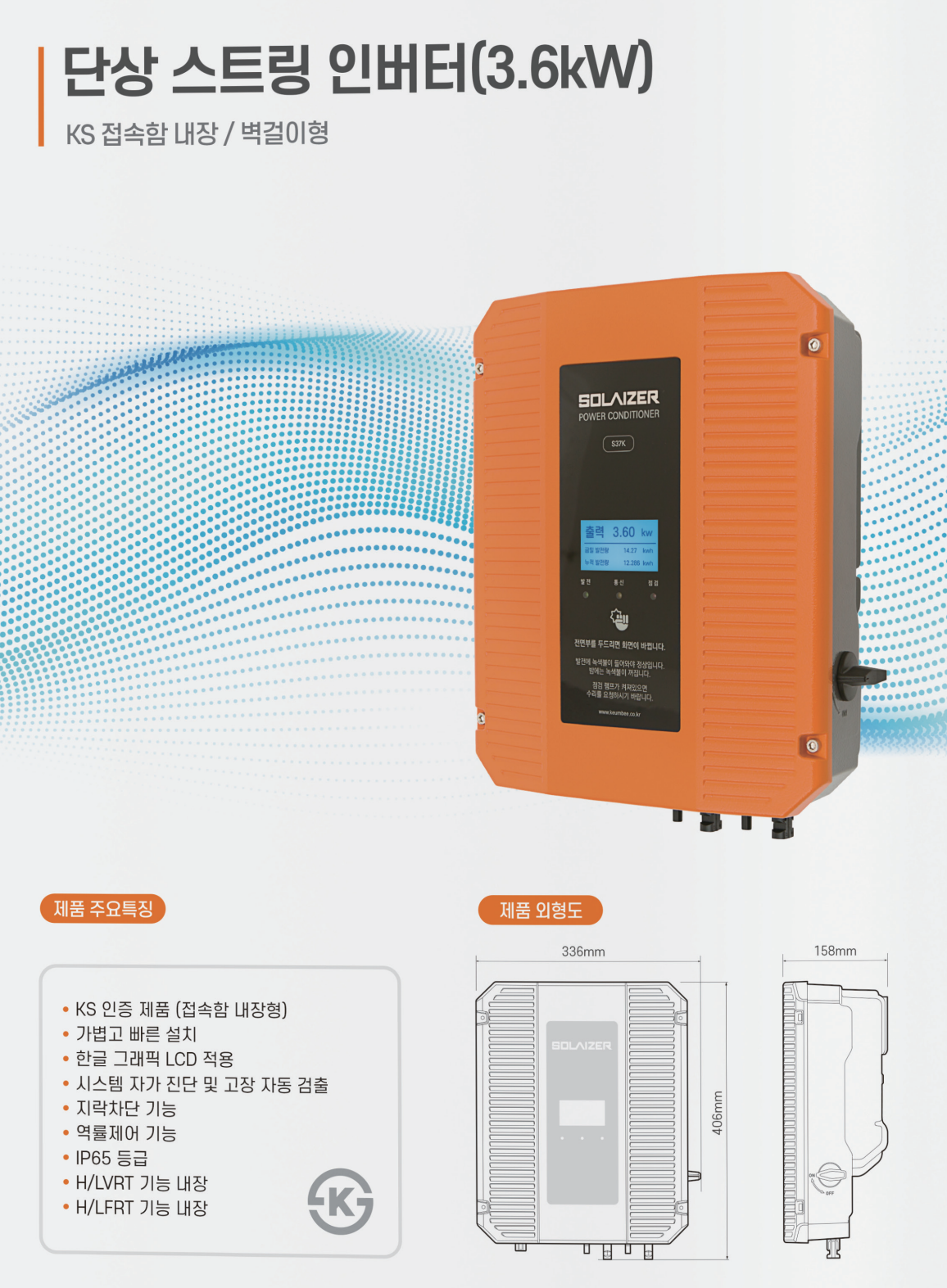

• 3.6 kW 단상 스트링 인버터로, 주택·소규모 건물 태양광 발전소에 최적화된 KS 접속함 내장형 벽걸이형 인버터입니다.
• DC 70 ~ 540 V 동작, MPPT 185 ~ 430 V 및 2 MPPT / 2스트링 구성을 통해 여러 방향·경사의 소형 어레이를 유연하게 설계할 수 있습니다.
- 퓨즈 15A / 20A / 25A 모델을 제공하여 모듈·케이블 전류 정격에 맞는 보호 구성이 가능하며, 주택지원사업 표준에도 대응합니다.
• 최대 효율 97 %, 유로 효율 96 %, MPPT 효율 99.9 % 이상으로 실제 운전 구간에서의 발전 손실을 최소화합니다.
• KS 접속함 내장형·IP65 옥외형구조와 자연공냉 방식을 채택하여, 옥상·벽면 등 외부 설치 환경에서도 안정적인 운전과 쉬운 유지보수를 지원합니다.
- 별도 접속반 없이 인버터 한 대로 DC 집합과 보호를 처리하여 설치 공간·자재·공사 기간을 줄일 수 있습니다.
• 한글 그래픽 LCD와 터치 키를 통해 발전량·상태·알람 정보를 직관적으로 확인할 수 있어, 설치업체와 사용자 모두에게 운영·점검 편의성을 제공합니다.
• KS C 8565/8567 인증과 더불어, 역률 제어·지락차단 등 관련 시험성적서를 기반으로 계통 연계·사용전 검사·감리에 원활하게 대응할 수 있는 주력 단상 인버터입니다.
금비전자 회사 소개
• 금비전자㈜는 전자·통신기기 및 태양광 인버터를 주력으로 하는 전력전자 전문 기업으로, 자사 브랜드 SOLAIZER(솔라이저)를 통해 국내 태양광 인버터 시장에서 꾸준히 입지를 넓혀온 업체입니다.
• 경기 안산시에 위치한 생산 거점을 기반으로, 단상 주택용 인버터부터 중·대용량 삼상 인버터, 접속함, 모니터링 시스템까지 태양광 발전 설비 전반을 아우르는 제품군을 보유하고 있습니다.
- KS C 8565(계통연계형 인버터)와 KS C 8567(태양광 접속함) 등 국내 표준을 충족하는 다양한 인증 제품을 공급하며, 주택·건물·농가·상업용 발전 사업에서 폭넓게 사용되고 있습니다.
• 금비전자는 “풍부한 현장 경험을 바탕으로 고객에게 최고의 제품과 서비스로 보답한다”는 경영 철학 아래, 오랜 기간 축적된 필드 데이터와 피드백을 제품 개발에 적극 반영해 왔습니다.
- 인버터 불량률을 낮추기 위한 부품 선정·설계 기준을 엄격히 적용하고, 고장 사례 분석을 통해 다음 세대 제품에 개선 사항을 지속적으로 반영합니다.
• 연구개발 조직은 H/W, S/W, 기구 설계 인력을 중심으로 구성되어 있으며, 신재생에너지용 전력전자 전문 기업을 목표로 고효율·고신뢰성 인버터 기술 개발에 집중하고 있습니다.
- 능동전압제어, 지락검출·차단, 계통 보호, 통신·모니터링 기능 등 최신 계통 연계 요구사항을 반영한 솔루션을 제공하고 있습니다.
• 전국을 커버하는 A/S 네트워크와 체계적인 부품 공급 체계를 갖추고 있어, 신속한 현장 대응과 안정적인 유지보수를 제공하는 것으로 알려져 있습니다.
- 현장 점검 서식, 점검 기록표, 품질보증서, 시험성적서 등 각종 기술 문서를 공식 홈페이지에서 제공하여, 시공·감리·검사 단계에서의 문서 대응도 용이합니다.
• 금비전자는 고객 만족을 최우선 가치로 삼고, 설치업체·발전사업자·최종 사용자가 모두 안심하고 선택할 수 있는 국산 인버터 브랜드를 지향하며, 주택용뿐 아니라 향후 상업용·산업용 분야에서도 제품군을 확장해 나가고 있습니다.
• 자세한 정보와 자료는 금비전자 공식 웹사이트(www.keumbee.co.kr)의 제품소개, 연구개발, 회사소개 메뉴에서 확인할 수 있으며, 자료실을 통해 각 모델별 매뉴얼·도면·시험성적서도 내려받을 수 있습니다.
