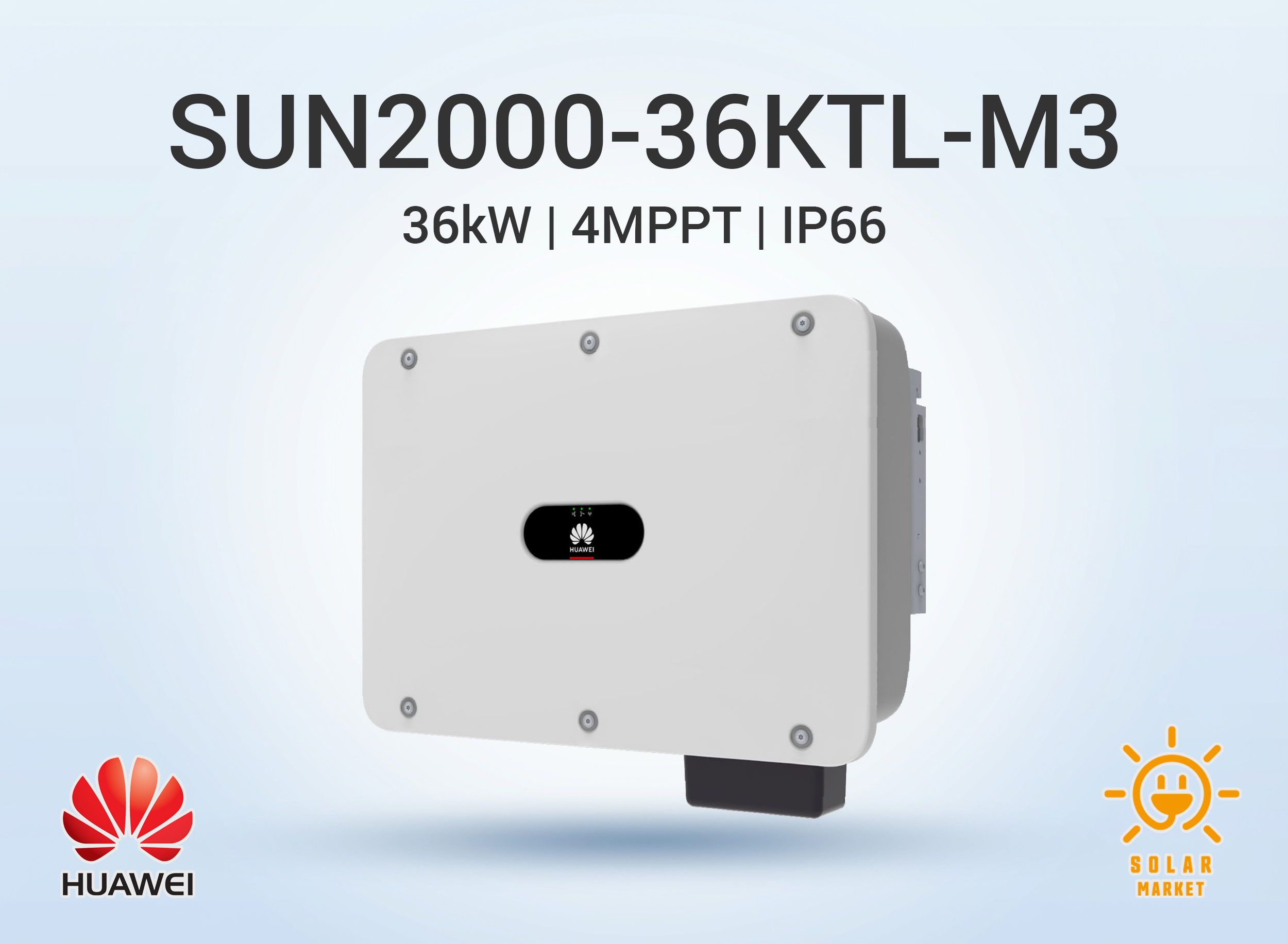

화웨이 삼상 스트링 인버터 SUN2000‑36KTL‑M3 (36 kW, Smart String Inverter)

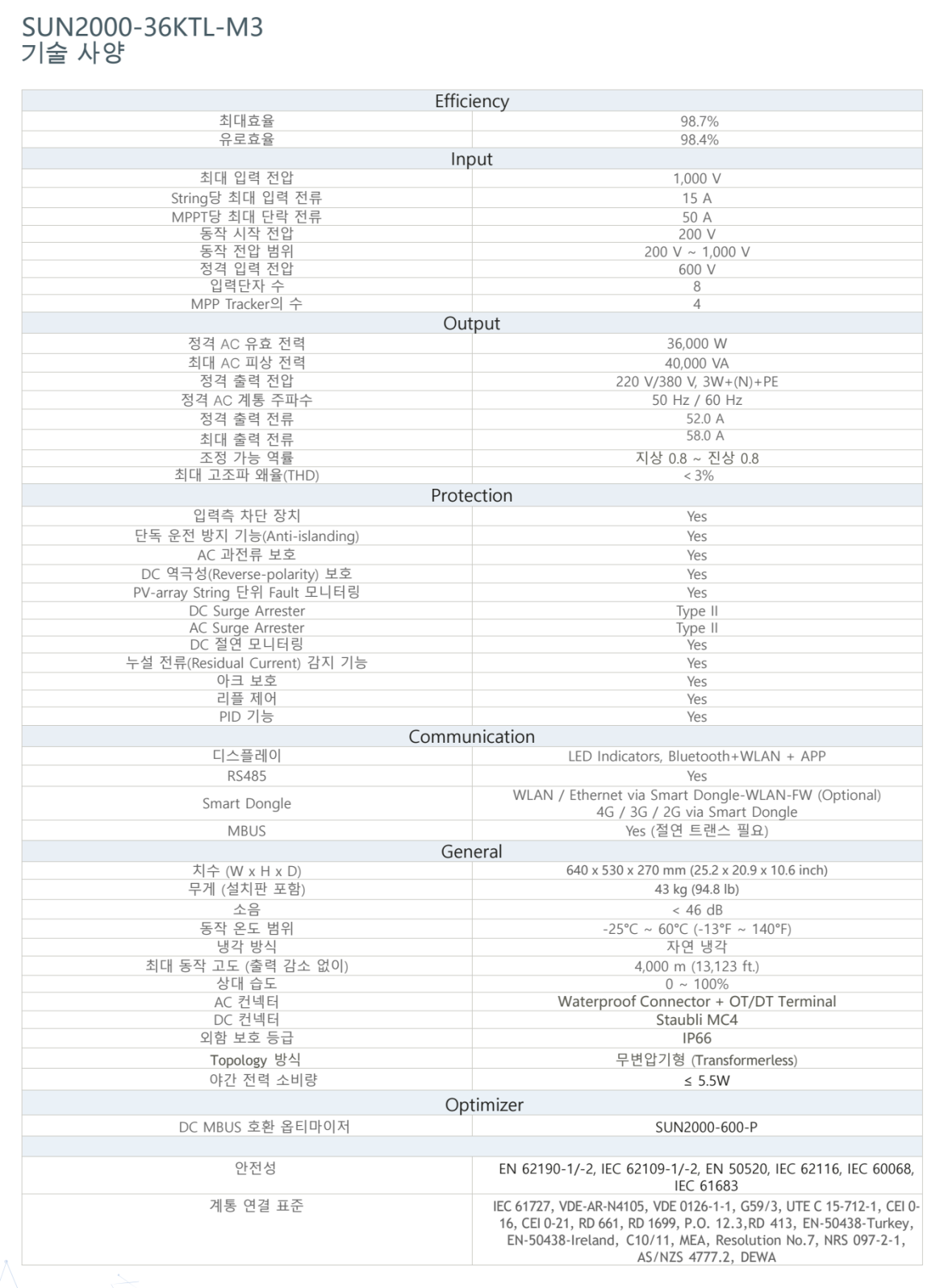

기술사양
| 효율 | |
| 최대 효율 | 98.7 % |
| 유로(Euro) 효율 | 98.4 % |
| 입력 사양 (DC) | |
| 최대 입력 전압 | 1,000 V |
| 스트링당 최대 입력 전류 | 15 A / String |
| MPPT당 최대 단락 전류 | 50 A / MPPT |
| 동작 시작 전압 | 200 V |
| 동작 전압 범위 | 200 V ~ 1,000 V |
| 정격 입력 전압 | 600 V |
| 입력단자 수 (스트링 수) | 8 스트링 |
| MPP Tracker 수 | 4 MPPT |
| DC 접속반 휴즈 | DC 30A [인라인휴즈] |
| 출력 사양 (AC) | |
| 정격 AC 유효 전력 | 36,000 W |
| 최대 AC 피상 전력 | 40,000 VA |
| 정격 출력 전압 | 220 V / 380 V, 3W+(N)+PE |
| 정격 AC 계통 주파수 | 50 Hz / 60 Hz |
| 정격 출력 전류 | 52.0 A |
| 최대 출력 전류 | 58.0 A |
| 조정 가능 역률(PF) | 지상 0.8 ~ 진상 0.8 |
| 최대 고조파 왜율(THD) | < 3 % |
| 보호 기능 | |
| 입력측 차단 장치 | Yes |
| 단독 운전 방지 (Anti‑islanding) | Yes |
| AC 과전류 보호 | Yes |
| DC 역극성(Reverse‑polarity) 보호 | Yes |
| String 단위 Fault 모니터링 | Yes (PV‑array String Fault Monitoring) |
| DC Surge Arrester | Type II |
| AC Surge Arrester | Type II |
| DC 절연 모니터링 | Yes |
| 누설 전류(Residual Current) 감지 | Yes |
| 아크(AFCI) 보호 | Yes |
| 리플 제어 / PID 기능 | Yes / Yes |
| 통신 및 모니터링 | |
| 디스플레이 / 로컬 인터페이스 | LED Indicators, Bluetooth + WLAN + App |
| RS485 | Yes |
| Smart Dongle | WLAN / Ethernet (Smart Dongle‑WLAN‑FE 옵션), 4G / 3G / 2G (Smart Dongle‑4G 옵션) |
| MBUS | 지원 (절연 트랜스 필요) |
| 일반 사양 | |
| 치수 (W×H×D) | 640 × 530 × 270 mm |
| 무게 (설치판 포함) | 43 kg |
| 소음 | < 46 dB |
| 동작 온도 범위 | -25 ℃ ~ +60 ℃ |
| 냉각 방식 | 자연 냉각 |
| 최대 동작 고도 (출력 감소 없이) | 4,000 m |
| 상대 습도 | 0 ~ 100 % |
| AC 컨넥터 | Waterproof Connector + OT/DT Terminal |
| DC 컨넥터 | Staubli MC4 |
| 외함 보호 등급 | IP66 |
| Topology 방식 | 무변압기형 (Transformerless) |
| 야간 전력 소비량 | ≤ 5.5 W |
| 옵티마이저 및 인증 | |
| DC MBUS 호환 옵티마이저 | SUN2000‑600‑P |
| 안전 / 계통 연결 표준 | EN / IEC 62109‑1/‑2, EN 50520, IEC 62116, IEC 60068, IEC 61683, IEC 61727, VDE‑AR‑N4105, VDE 0126‑1‑1, G59/3, UTE C 15‑712‑1, CEI 0‑16, CEI 0‑21, RD 661, RD 1699, P.O. 12.3, RD 413, EN‑50438 (Turkey, Ireland), C10/11, MEA, Resolution No.7, NRS 097‑2‑1, AS/NZS 4777.2, DEWA 등 |

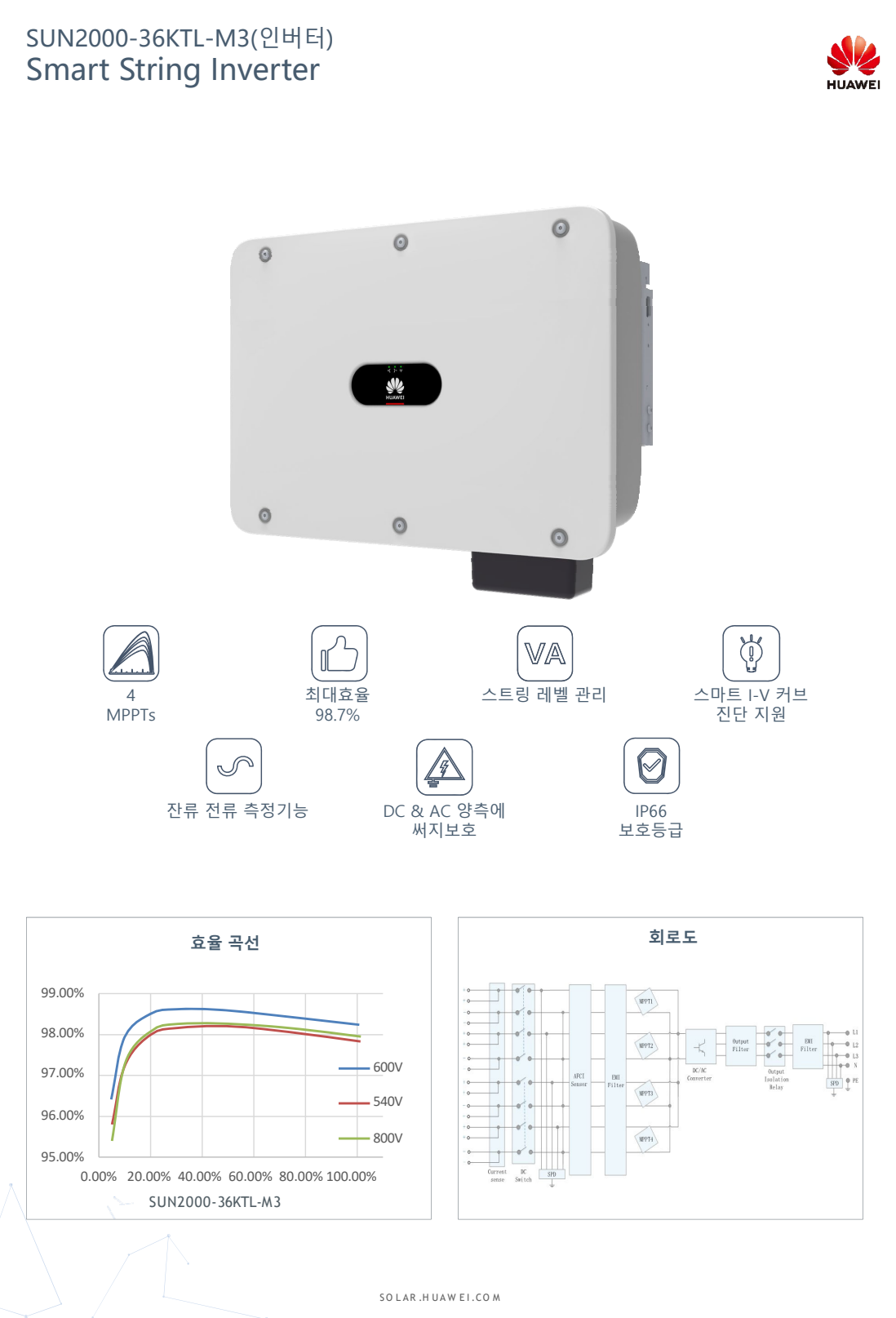

SUN2000‑36KTL‑M3 제품 특징
- 4 MPPT 구조의 스마트 스트링 인버터 – 8스트링·4MPPT 구성으로 지붕, 공장, 상업용 건물 등 다양한 배열 조건에서 높은 발전량을 확보합니다.
- 고효율 전력 변환 – 최대 효율 98.7 %, 유로 효율 98.4 %로 36 kW급 상업·산업용 인버터 중 상위 수준의 효율을 제공합니다.
- 스트링 레벨 관리 및 스마트 I‑V 커브 진단 – 스트링별 전류·전압 모니터링과 I‑V 곡선 진단을 통해 모듈 음영, 열화, 접속 불량을 원격으로 빠르게 파악할 수 있습니다.
- 강화된 안전 기능 – DC/AC 양측 Type II SPD, DC 절연 모니터링, 잔류 전류 감지, 아크 보호(AFCI), Anti‑islanding, PID 제어 등 다중 보호 기능을 탑재했습니다.
- 높은 내환경성 – IP66 방수·방진 등급, -25 ℃~+60 ℃, 4,000 m까지 출력 저하 없이 운전 가능하며 자연 냉각(팬리스)로 저소음·고신뢰성을 구현합니다.
- 유연한 통신 및 관제 – Bluetooth·WLAN·앱을 통한 현장 설정, RS‑485와 Smart Dongle(이더넷/4G)을 통한 원격 모니터링 및 FusionSolar 클라우드 연동을 지원합니다.
- 광범위한 국제 인증 – 유럽, 아시아, 중동, 오세아니아 등 다수 국가의 계통·안전 규격을 충족해 글로벌 프로젝트 적용이 용이합니다.
회사 소개 – Huawei FusionSolar (화웨이 스마트 PV)
- 화웨이(Huawei)는 글로벌 ICT·전력전자 기술을 기반으로 한 기업으로, FusionSolar / Smart PV 브랜드를 통해 태양광 인버터 및 에너지 스토리지 솔루션을 제공합니다.
- 화웨이 스마트 PV 사업부는 SUN2000 스트링 인버터, 대용량 인버터, ESS, 스마트 옵티마이저, 모니터링 플랫폼(FusionSolar Cloud)을 포함한 통합 솔루션을 제공하고 있습니다.
- SUN2000 시리즈 인버터는 고효율 전력 변환, AFCI(아크 보호), 스마트 I‑V 진단, PID 보상 등의 기능을 통해 발전소 가용성과 발전량을 극대화하도록 설계되었습니다.
- 전 세계 수많은 상업용·산업용·주택용 프로젝트에 적용되어, 원격 모니터링과 지능형 분석을 통해 O&M(운전·유지보수) 비용을 낮추고 안정적인 장기 운영을 지원합니다.
- 화웨이는 클라우드·AI 기술을 접목해 발전량 예측, 설비 상태 진단, 자산 관리까지 아우르는 스마트 발전소 관리 플랫폼을 제공하고 있습니다.
- 화웨이 스마트 PV 및 SUN2000 인버터에 대한 보다 자세한 정보는 https://solar.huawei.com/ 에서 확인하실 수 있습니다.
