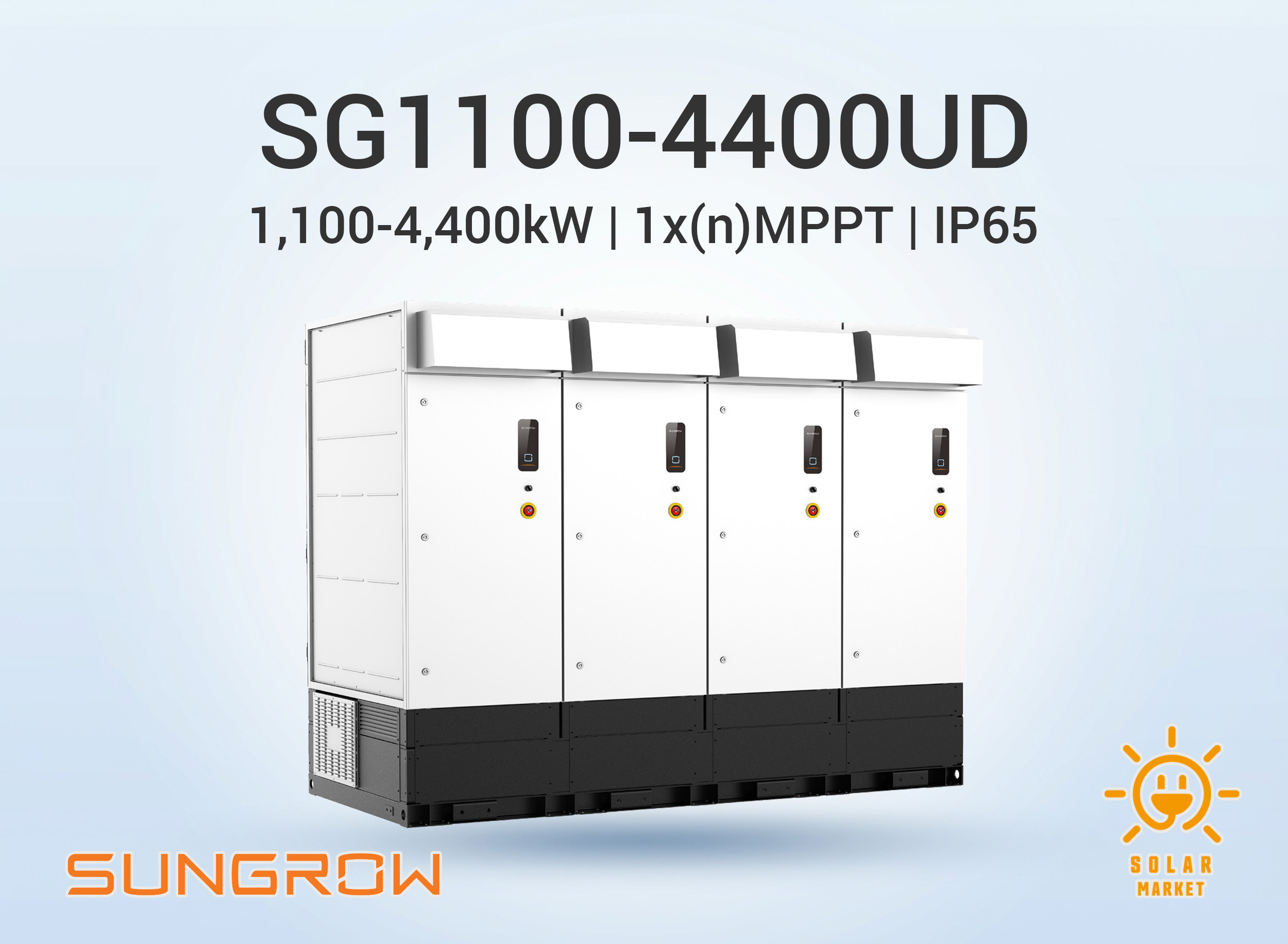

[1,100~4,400] SG1100-4400UD

[1,100~4,400] SG1100-4400UD

자료 다운로드

[쏠라마켓]_8_SG1100-4400UD 1500Vdc_고객발송용.zip

선그로우 태양광인버터

선그로우 태양광인버터

SG1100UD / SG2200UD (1500 Vdc 옥외형 모듈러 인버터)

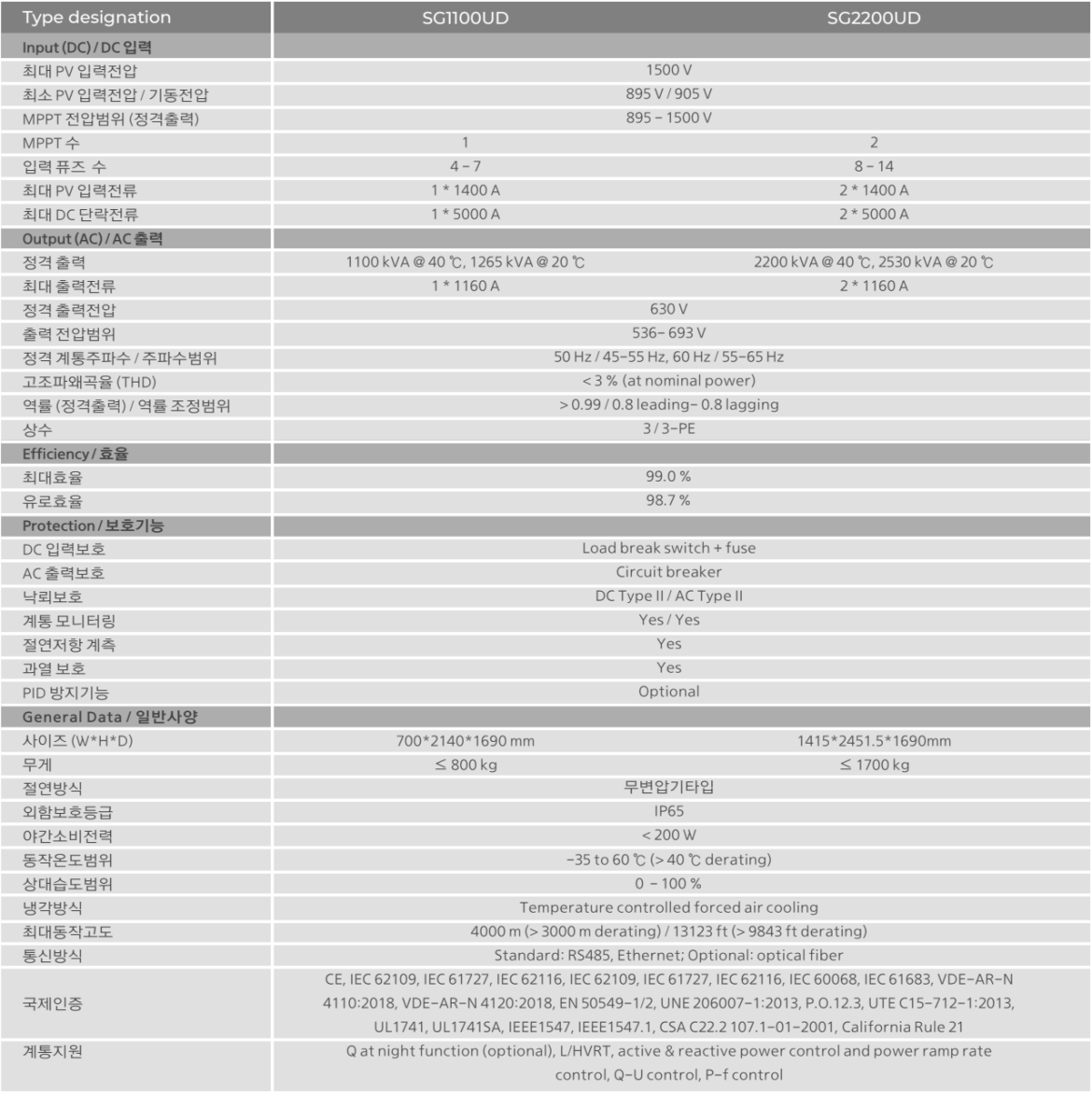

구분	SG1100UD	SG2200UD
Input (DC) / DC 입력
최대 PV 입력전압	1500 V	1500 V
최소 PV 입력전압 / 기동전압	895 V / 905 V	895 V / 905 V
MPPT 전압범위 (정격출력)	895 ~ 1500 V	895 ~ 1500 V
MPPT 수	1	2
휴즈사양	500 A × 5 × 1	500 A × 5 × 2
입력 퓨즈 수	4 ~ 7	8 ~ 14
최대 PV 입력전류	1 × 1400 A	2 × 1400 A
최대 DC 단락전류	1 × 5000 A	2 × 5000 A
Output (AC) / AC 출력
정격 출력	1100 kVA @ 40 ℃ / 1265 kVA @ 20 ℃	2200 kVA @ 40 ℃ / 2530 kVA @ 20 ℃
최대 출력전류	1 × 1160 A	2 × 1160 A
정격 출력전압	630 V
출력 전압범위	536 ~ 693 V
정격 계통주파수 / 계통주파수범위	50 Hz / 45 ~ 55 Hz, 60 Hz / 55 ~ 65 Hz
전고조파왜곡율 (THD)	< 3 % (at nominal power)
역률(정격출력) / 역률 조정범위	> 0.99 / 0.8 leading – 0.8 lagging
상수	3 / 3‑PE
Efficiency / 효율
최대효율 / 유로효율	99.0 % / 98.7 %
Protection / 보호기능
DC 입력보호	Load break switch + fuse
AC 출력보호	Circuit breaker
낙뢰보호	DC Type II / AC Type II
계통 모니터링 / 지락검출	Yes / Yes
절연저항 계측	Yes
과열 보호	Yes
야간 무효 전력 보상	Optional (Q at night)
General Data / 일반사양
사이즈 (W×H×D)	700 × 2140 × 1690 mm	1415 × 2451.5 × 1690 mm
무게	≤ 800 kg	≤ 1700 kg
절연방식	무변압기 타입
외함보호등급	IP65
야간소비전력	< 200 W
동작온도범위	‑35 ~ 60 ℃ (> 40 ℃ derating)
상대습도범위	0 ~ 100 %
냉각방식	온도 제어 강제 풍냉 (Temperature controlled forced air cooling)
최대동작고도	4000 m (> 3000 m derating)
통신방식	표준: RS485, Ethernet / 옵션: Optical fiber

SG3300UD / SG4400UD (1500 Vdc 옥외형 모듈러 인버터)

구분	SG3300UD	SG4400UD
Input (DC) / DC 입력
최대 PV 입력 전압	1500 V	1500 V
최소 PV 입력 전압 / 기동전압	895 V / 905 V	895 V / 905 V
MPPT 전압범위 (정격출력)	895 ~ 1500 V	895 ~ 1500 V
MPPT 수	3	4
휴즈사양	500 A × 5 × 3	500 A × 5 × 4
입력 퓨즈 수	12 ~ 21	16 ~ 28
최대 PV 입력전류	3 × 1400 A	4 × 1400 A
최대 DC 단락전류	3 × 5000 A	4 × 5000 A
Output (AC) / AC 출력
정격출력 / 온도별 AC 출력	3300 kVA @ 40 ℃ / 3795 kVA @ 20 ℃	4400 kVA @ 40 ℃ / 5060 kVA @ 20 ℃
최대 출력전류	3 × 1160 A	4 × 1160 A
정격 출력전압	630 V
출력전압범위	536 ~ 693 V
정격 계통주파수 / 계통주파수범위	50 Hz / 45 ~ 55 Hz, 60 Hz / 55 ~ 65 Hz
THD	< 3 % (at nominal power)
역률(정격출력) / 역률조정범위	> 0.99 / 0.8 leading – 0.8 lagging
상수	3 / 3‑PE
Efficiency / 효율
최대효율 / 유로효율	99.0 % / 98.7 %

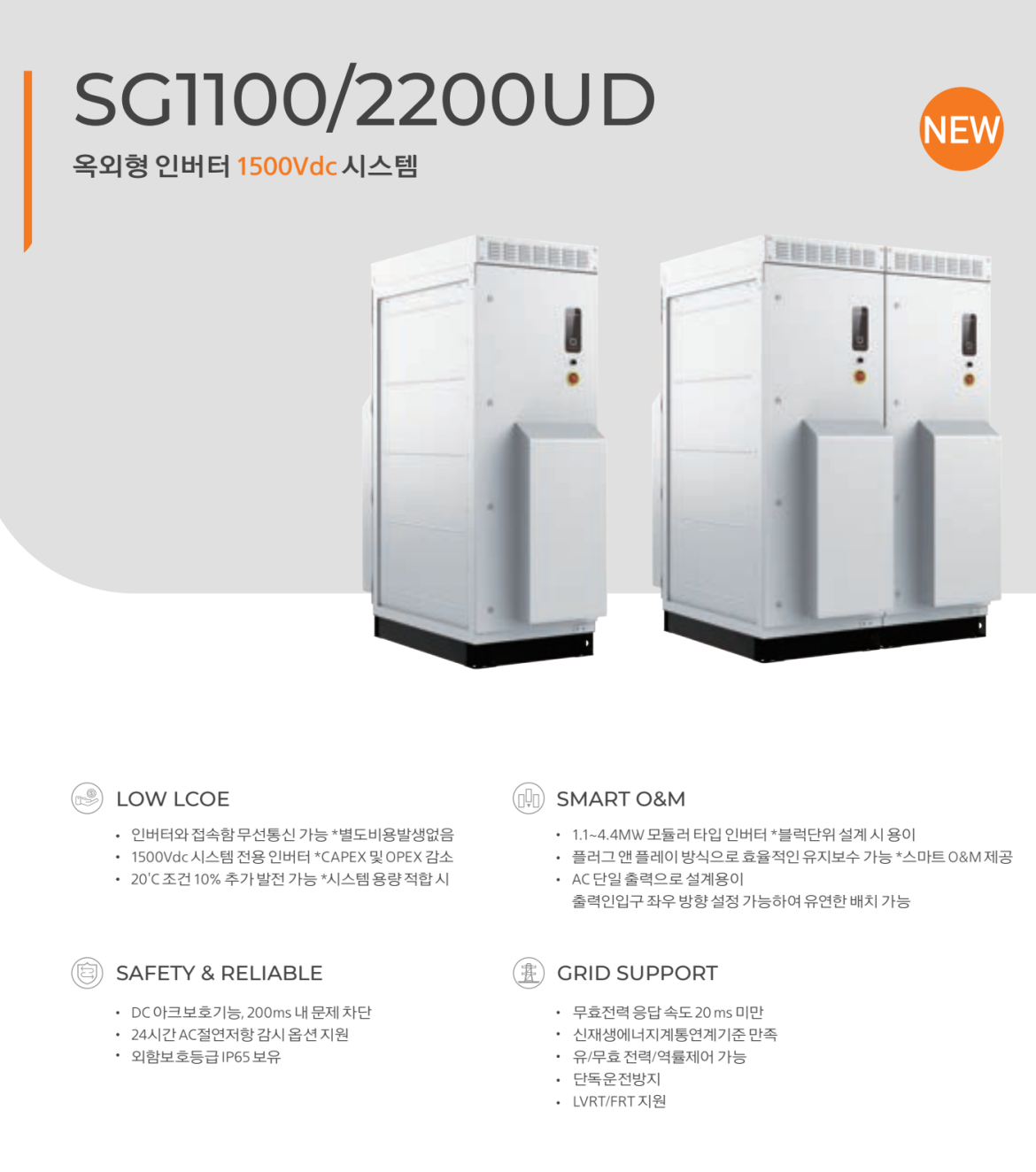

SG1100UD / SG2200UD / SG3300UD / SG4400UD 제품 특징

• 옥외형 1500Vdc 시스템 모듈러 타입 인버터(1.1~4.4MW급 구성)
- 1500Vdc 시스템 전용 옥외형 인버터로, 블록 단위 설계에 적합한 모듈러 라인업(1.1/2.2/3.3/4.4MW급)을 제공합니다.
- 1500Vdc 적용을 통해 시스템 구성 효율을 높여 CAPEX/OPEX 절감에 기여하도록 설계되었습니다.

• SMART O&M: 무선통신, 플러그 앤 플레이 유지보수, 유연한 배치
- 인버터와 접속함 간 무선통신을 지원하며(소개자료 기준 별도 비용 없음), 배선/통신 구성 부담을 줄일 수 있습니다.
- Plug & Play 방식으로 점검 및 유지보수 효율을 높이고, 스마트 O&M을 제공합니다.
- AC 단일 출력 구조로 설계가 용이하며, 출력 인입구를 좌/우로 설정할 수 있어 현장 배치 유연성이 높습니다.

• LOW LCOE: 저온(20℃) 조건에서 출력 상향 운전 가능
- 소개자료 기준, 시스템 용량이 적합한 경우 20℃ 조건에서 10% 추가 발전이 가능하다고 제시합니다.

• Safety & Reliable: DC 아크 보호(200ms 차단), 절연 감시 옵션, IP65
- DC 아크 보호 기능으로 이상 발생 시 200ms 내 문제 차단을 지원합니다.
- 24시간 AC 절연저항 감시 옵션을 지원하여 안전 운전 및 예방정비에 도움을 줍니다.
- 옥외 적용을 위한 IP65 보호등급을 제공합니다(모델/페이지별 표기 기준).

• Grid Support: 무효전력 응답 20ms 미만, LVRT/FRT, 유·무효/역률 제어
- 무효전력 응답 속도 20 ms 미만(소개자료 기준)으로 계통 요구에 빠르게 대응합니다.
- 신재생에너지 계통연계 기준을 만족하도록 설계되었으며, 유·무효 전력/역률 제어, 단독운전 방지, LVRT/FRT를 지원합니다.

모델별 주요 사양(요약)

• 공통 DC 입력(라인업 공통)
- 최대 PV 입력전압: 1500 V
- 최소 PV 입력전압 / 기동전압: 895 V / 905 V
- MPPT 전압범위(정격출력): 895 ~ 1500 V

• 공통 AC 출력(라인업 공통)
- 정격 출력전압: 630 V
- 출력 전압범위: 536 ~ 693 V
- 주파수/범위: 50 Hz(45~55), 60 Hz(55~65)
- THD: < 3%(정격) / 역률: > 0.99 (0.8 진상 ~ 0.8 지상)
- 상수: 3 / 3‑PE

• SG1100UD
- MPPT 수: 1 / 입력 퓨즈 수: 4 ~ 7
- 최대 PV 입력전류: 1 × 1400 A / 최대 DC 단락전류: 1 × 5000 A
- 정격 출력: 1100 kVA @ 40℃, 1265 kVA @ 20℃
- 최대 출력전류: 1 × 1160 A
- 크기(W×H×D): 700 × 2140 × 1690 mm / 무게: ≤ 800 kg
- 통신: RS485, Ethernet (옵션: Optical fiber)
- 야간소비전력: < 200 W / 동작온도: -35 ~ 60℃(>40℃ 출력 저하)

• SG2200UD
- MPPT 수: 2 / 입력 퓨즈 수: 8 ~ 14
- 최대 PV 입력전류: 2 × 1400 A / 최대 DC 단락전류: 2 × 5000 A
- 정격 출력: 2200 kVA @ 40℃, 2530 kVA @ 20℃
- 최대 출력전류: 2 × 1160 A
- 크기(W×H×D): 1415 × 2451.5 × 1690 mm / 무게: ≤ 1700 kg
- 기타 공통: 무변압기 타입, IP65, 온도제어 강제풍냉, 최대고도 4000m(>3000m 출력 저하)

• SG3300UD
- MPPT 수: 3 / 입력 퓨즈 수: 12 ~ 21
- 최대 PV 입력전류: 3 × 1400 A / 최대 DC 단락전류: 3 × 5000 A
- 정격 출력: 3300 kVA @ 40℃, 3795 kVA @ 20℃
- 최대 출력전류: 3 × 1160 A
- 크기(W×H×D): 2140 × 2451.5 × 1690 mm / 무게: ≤ 2500 kg
- 보호등급: IP65 / NEMA 4X(표기 기준) / 디스플레이: LED indicators, WLAN+WebHMI

• SG4400UD
- MPPT 수: 4 / 입력 퓨즈 수: 16 ~ 28
- 최대 PV 입력전류: 4 × 1400 A / 최대 DC 단락전류: 4 × 5000 A
- 정격 출력: 4400 kVA @ 40℃, 5060 kVA @ 20℃
- 최대 출력전류: 4 × 1160 A
- 크기(W×H×D): 2845 × 2451.5 × 1690 mm / 무게: ≤ 3300 kg
- 기타 공통: 무변압기 타입, 야간소비전력 < 200W, 온도제어 강제풍냉, 최대고도 4000m(>3000m 출력 저하)

• 효율(라인업 공통 표기)
- 최대효율 / 유로효율: 99.0% / 98.7%

• 보호 기능(발췌)
- DC 입력보호: Load break switch + fuse
- AC 출력보호: Circuit breaker
- 서지 보호: DC Type II / AC Type II
- 계통 모니터링 / 지락(표기): Yes / Yes
- 절연저항 계측, 과열 보호, PID 방지: Yes
- 야간 무효전력 보상(Q at night): Optional

• 계통지원(발췌)
- Q at night(optional), L/HVRT, 유·무효전력 제어, 출력 램프율 제어, Q‑U 제어, P‑f 제어
