선그로우 태양광인버터

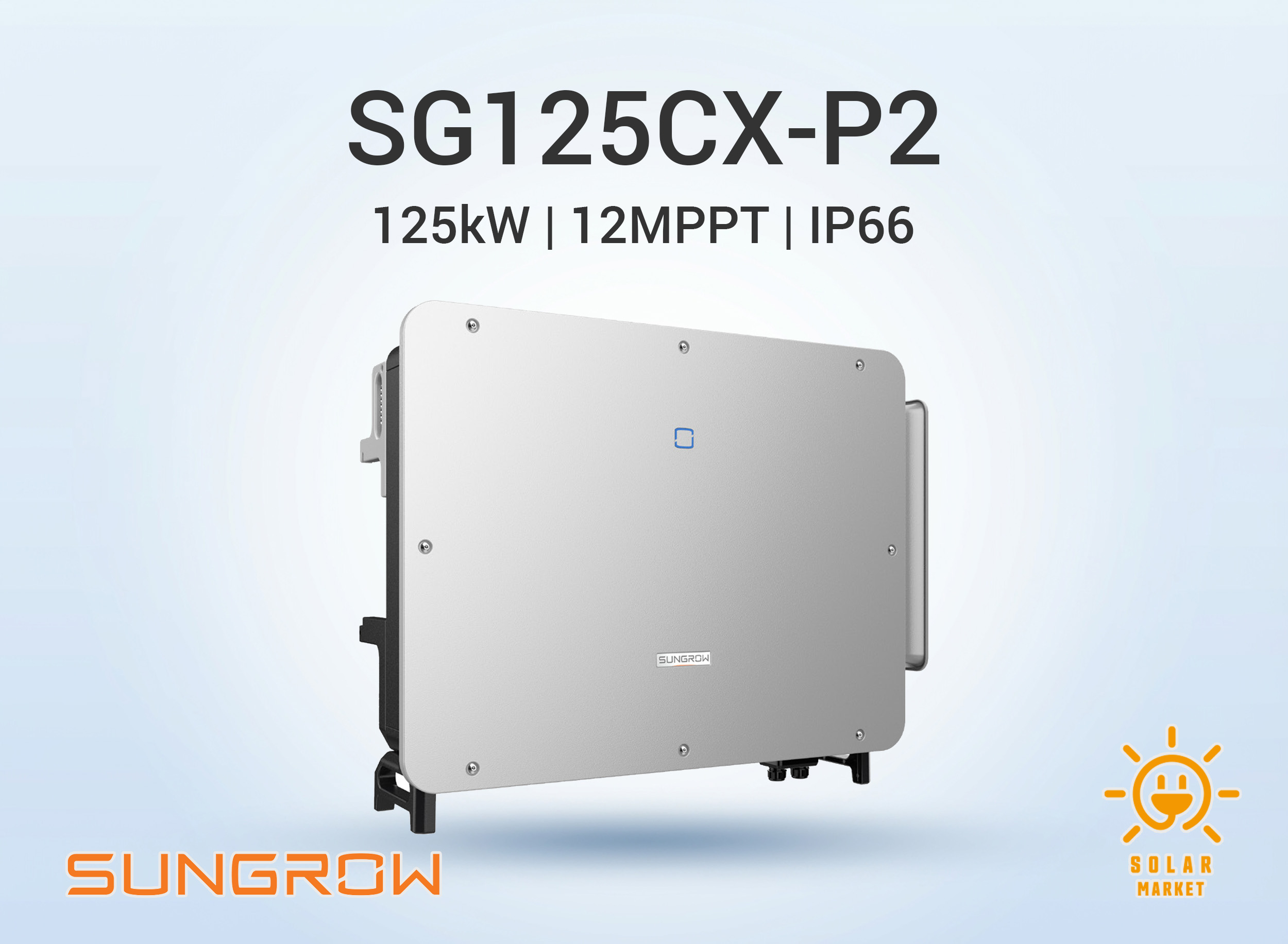

SG125CX‑P2 (KS 인증 119 kW, 1000 Vdc 멀티 MPPT 스트링 인버터)

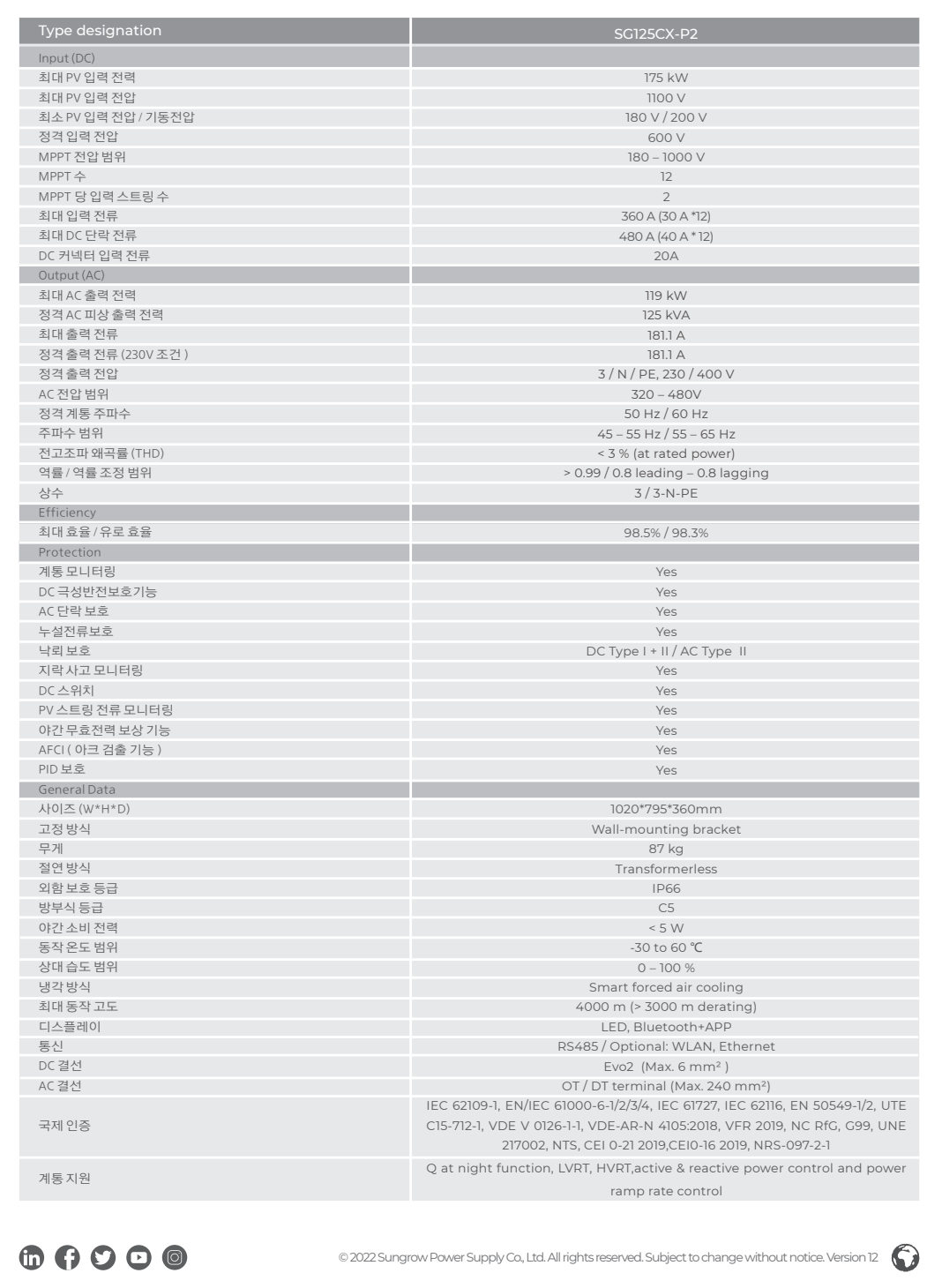

| 구분 | SG125CX‑P2 |
|---|---|
| Input (DC) / DC 입력 | |
| 최대 PV 입력 전력 | 175 kW |
| 최대 PV 입력 전압 | 1100 V |
| 최소 PV 입력 전압 / 기동전압 | 180 V / 200 V |
| 정격 입력 전압 | 600 V |
| MPPT 전압 범위 | 180 ~ 1000 V |
| MPPT 수 | 12 |
| 휴즈사양 | 20A / 25A / 30A |
| MPPT 당 입력 스트링 수 | 2 |
| 최대 입력 전류 | 360 A (30 A × 12) |
| 최대 DC 단락 전류 | 480 A (40 A × 12) |
| DC 커넥터 입력 전류 | 20 A |
| Output (AC) / AC 출력 | |
| 정격 AC 출력 전력 | 119 kW |
| 정격 AC 피상 출력 전력 | 125 kVA |
| 최대 출력 전류 | 181.1 A |
| 정격 출력 전류 (230 V 조건) | 181.1 A |
| 정격 출력 전압 | 3/N/PE, 230/400 V |
| AC 전압 범위 | 320 ~ 480 V |
| 정격 계통 주파수 | 50 Hz / 60 Hz |
| 주파수 범위 | 45 ~ 55 Hz / 55 ~ 65 Hz |
| 전고조파 왜곡률 (THD) | 정격 출력 시 < 3 % |
| 역률 / 역률 조정 범위 | > 0.99 / 0.8 leading – 0.8 lagging |
| 상수 | 3/3‑N‑PE |
| Efficiency / 효율 | |
| 최대 효율 / 유로 효율 | 98.5 % / 98.3 % |
| Protection / 보호 기능 | |
| 계통 모니터링 | Yes |
| DC 극성반전 보호기능 | Yes |
| AC 단락 보호 | Yes |
| 누설전류 보호 | Yes |
| 낙뢰 보호 | DC Type I+II / AC Type II |
| 지락 사고 모니터링 | Yes |
| DC 스위치 | Yes |
| PV 스트링 전류 모니터링 | Yes |
| 야간 무효전력 보상 기능 (Q at night) | Yes |
| AFCI (아크 검출 기능) | Yes (AFCI 2.0) |
| PID 보호 / 복구 | Yes |
| General Data / 일반사양 | |
| 사이즈 (W×H×D) | 1020 × 795 × 360 mm |
| 고정 방식 | Wall‑mounting bracket |
| 무게 | 87 kg |
| 절연 방식 | Transformerless |
| 외함 보호 등급 | IP66 |
| 방부식 등급 | C5 |
| 야간 소비 전력 | < 5 W |
| 동작 온도 범위 | ‑30 ~ 60 ℃ |
| 상대 습도 범위 | 0 ~ 100 % |
| 냉각 방식 | Smart forced air cooling |
| 최대 동작 고도 | 4000 m (> 3000 m derating) |
| 디스플레이 | LED, Bluetooth+APP |
| 통신 | RS485 / Optional: WLAN, Ethernet |
| DC 결선 | Evo2 (Max. 6 mm²) |
| AC 결선 | OT / DT terminal (Max. 240 mm²) |
| 국제 인증 | IEC 62109‑1, EN/IEC 61000‑6‑1/2/3/4, IEC 61727, IEC 62116, EN 50549‑1/2, UTE C15‑712‑1, VDE V 0126‑1‑1, VDE‑AR‑N 4105:2018, VFR 2019, NC RfG, G99, UNE 217002, NTS, CEI 0‑21 2019, CEI 0‑16 2019, NRS‑097‑2‑1 |
| 계통 지원 | Q at night 기능, LVRT, HVRT, 유효·무효 전력 제어 및 전력 램프율 제어 |

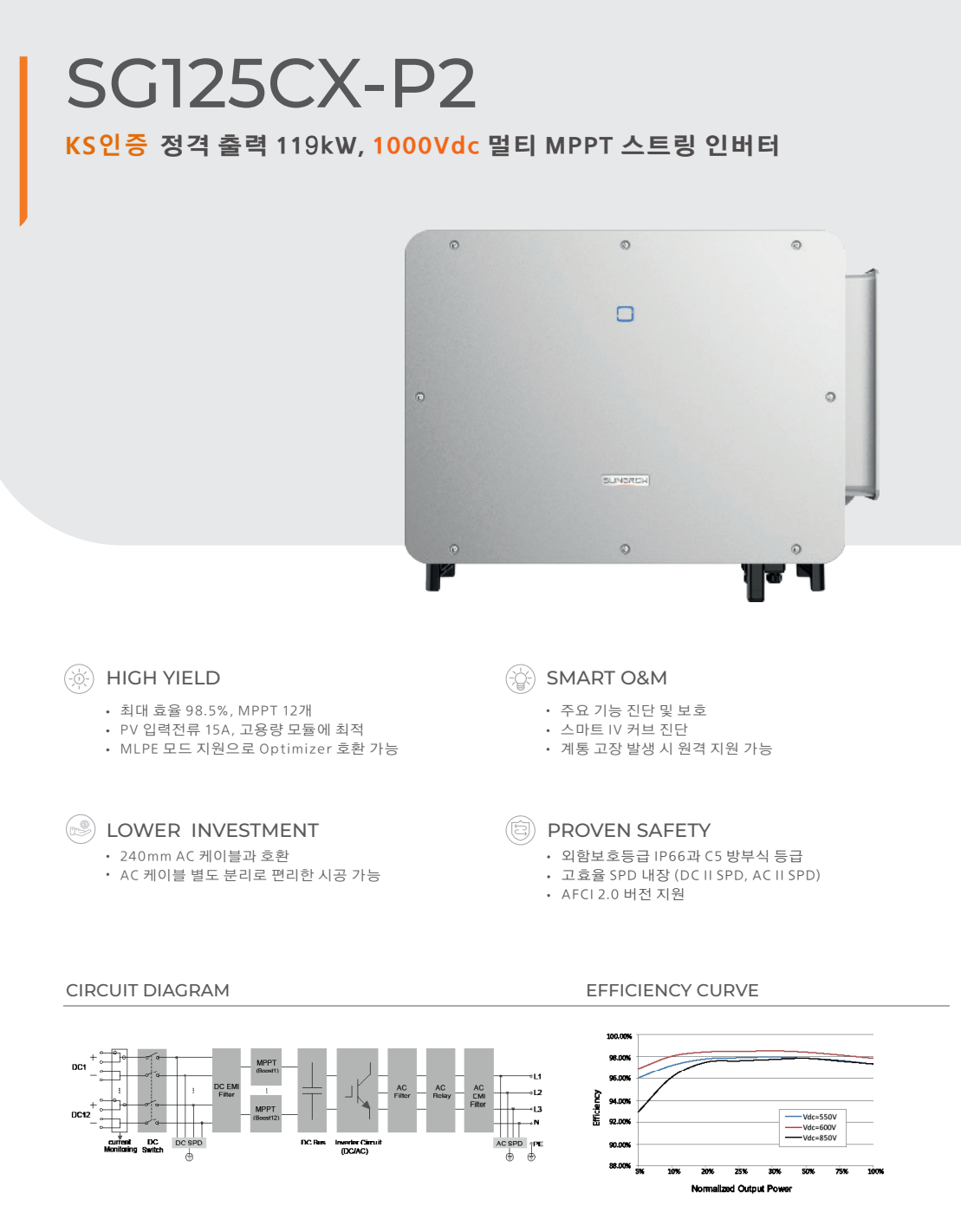

SG125CX‑P2 제품 특징
• KS 인증 정격출력 119kW, 1000Vdc 멀티 MPPT 스트링 인버터
- 대용량 상업용·산업용(C&I) 및 발전소급 태양광 시스템에 적용 가능한 고출력 스트링 인버터입니다.
- 1000Vdc 시스템 기반으로 스트링 설계 및 현장 구성을 유연하게 가져갈 수 있습니다.
- 대용량 상업용·산업용(C&I) 및 발전소급 태양광 시스템에 적용 가능한 고출력 스트링 인버터입니다.
- 1000Vdc 시스템 기반으로 스트링 설계 및 현장 구성을 유연하게 가져갈 수 있습니다.
• 12 MPPT × (MPPT당 2스트링)으로 설계 유연성 극대화
- MPPT 12개 구성으로 방향/경사/부분 음영 조건이 다양한 현장에서 어레이를 세분화하여 추종 운전할 수 있어 발전량 최적화에 유리합니다.
- MPPT당 2스트링 입력으로 총 24스트링 설계가 가능해, 대용량 현장에서도 스트링 단위 설계 및 분리 운전이 용이합니다.
- MPPT 12개 구성으로 방향/경사/부분 음영 조건이 다양한 현장에서 어레이를 세분화하여 추종 운전할 수 있어 발전량 최적화에 유리합니다.
- MPPT당 2스트링 입력으로 총 24스트링 설계가 가능해, 대용량 현장에서도 스트링 단위 설계 및 분리 운전이 용이합니다.
• 고수익 설계: 고용량 모듈 최적화 및 높은 변환 효율
- 데이터시트 기준 최대 효율/유로 효율 98.5% / 98.3%로 변환 손실을 줄여 실발전량 향상에 기여합니다.
- 최대 입력전류 360A(30A×12), DC 커넥터 입력전류 20A로 고용량 모듈 적용 환경을 고려한 설계를 제공합니다.
- MLPE 모드 지원으로 옵티마이저(Optimizer) 호환 적용이 가능합니다.
- 데이터시트 기준 최대 효율/유로 효율 98.5% / 98.3%로 변환 손실을 줄여 실발전량 향상에 기여합니다.
- 최대 입력전류 360A(30A×12), DC 커넥터 입력전류 20A로 고용량 모듈 적용 환경을 고려한 설계를 제공합니다.
- MLPE 모드 지원으로 옵티마이저(Optimizer) 호환 적용이 가능합니다.
• SMART O&M: 스마트 IV 커브 진단 및 원격 지원
- 스마트 IV 커브 진단을 통해 스트링/모듈 이상 징후를 진단하고 유지보수 의사결정에 활용할 수 있습니다.
- 계통 고장 발생 시 기록 기반의 원격 지원이 가능하도록 구성되어 운영 편의성을 높입니다.
- PV 스트링 전류 모니터링을 지원하여 스트링 단위 이상(접속 불량, 출력 저하, 불일치 등) 파악에 유리합니다.
- 스마트 IV 커브 진단을 통해 스트링/모듈 이상 징후를 진단하고 유지보수 의사결정에 활용할 수 있습니다.
- 계통 고장 발생 시 기록 기반의 원격 지원이 가능하도록 구성되어 운영 편의성을 높입니다.
- PV 스트링 전류 모니터링을 지원하여 스트링 단위 이상(접속 불량, 출력 저하, 불일치 등) 파악에 유리합니다.
• 시공 편의 및 투자비 절감 요소
- AC 케이블 분리 구조로 시공 편의성을 높였으며, 최대 240mm² 굵기의 AC 케이블 결선(OT/DT terminal)을 지원합니다.
- Wall-mounting bracket 방식으로 설치가 가능합니다.
- AC 케이블 분리 구조로 시공 편의성을 높였으며, 최대 240mm² 굵기의 AC 케이블 결선(OT/DT terminal)을 지원합니다.
- Wall-mounting bracket 방식으로 설치가 가능합니다.
• 검증된 안전: IP66 + C5 + 서지/아크/지락 보호
- 외함 보호등급 IP66, 방부식 등급 C5로 옥외 및 염해/습윤 환경에 대응합니다.
- 서지 보호: DC Type I+II / AC Type II 적용으로 낙뢰/서지 환경에서 보호 성능을 강화했습니다.
- AFCI(아크 검출) 지원(AFCI 2.0), 지락 사고 모니터링, 누설전류 보호 등 안전 기능을 포함합니다.
- 외함 보호등급 IP66, 방부식 등급 C5로 옥외 및 염해/습윤 환경에 대응합니다.
- 서지 보호: DC Type I+II / AC Type II 적용으로 낙뢰/서지 환경에서 보호 성능을 강화했습니다.
- AFCI(아크 검출) 지원(AFCI 2.0), 지락 사고 모니터링, 누설전류 보호 등 안전 기능을 포함합니다.
• 계통 연계 및 전력 품질
- THD < 3%(정격), 역률 > 0.99, 역률 조정 범위 0.8 진상 ~ 0.8 지상으로 계통 요구에 대응합니다.
- Q at night, LVRT/HVRT, 유·무효전력 제어 및 출력 램프율 제어 등 계통지원 기능을 제공합니다.
- THD < 3%(정격), 역률 > 0.99, 역률 조정 범위 0.8 진상 ~ 0.8 지상으로 계통 요구에 대응합니다.
- Q at night, LVRT/HVRT, 유·무효전력 제어 및 출력 램프율 제어 등 계통지원 기능을 제공합니다.
SG125CX‑P2 주요 사양(요약)
• DC 입력
- 최대 PV 입력전력: 175 kW
- 최대 PV 입력전압: 1100 V
- 최소 PV 입력전압 / 기동전압: 180 V / 200 V
- 정격 입력전압: 600 V
- MPPT 전압 범위: 180 ~ 1000 V
- MPPT 수 / MPPT당 스트링 수: 12 / 2 (총 24스트링)
- 최대 입력전류: 360 A (30 A × 12)
- 최대 DC 단락전류: 480 A (40 A × 12)
- DC 커넥터 입력전류: 20 A
- 최대 PV 입력전력: 175 kW
- 최대 PV 입력전압: 1100 V
- 최소 PV 입력전압 / 기동전압: 180 V / 200 V
- 정격 입력전압: 600 V
- MPPT 전압 범위: 180 ~ 1000 V
- MPPT 수 / MPPT당 스트링 수: 12 / 2 (총 24스트링)
- 최대 입력전류: 360 A (30 A × 12)
- 최대 DC 단락전류: 480 A (40 A × 12)
- DC 커넥터 입력전류: 20 A
• AC 출력
- 최대 AC 출력전력: 119 kW
- 정격 AC 피상출력전력: 125 kVA
- 최대 출력전류 / 정격 출력전류(230V 조건): 181.1 A / 181.1 A
- 정격 출력전압: 3/N/PE, 230/400 V
- AC 전압 범위: 320 ~ 480 V
- 정격 계통주파수: 50/60 Hz / 주파수 범위: 45~55 Hz / 55~65 Hz
- THD: < 3%(정격) / 역률: > 0.99 (0.8 진상 ~ 0.8 지상)
- 최대 AC 출력전력: 119 kW
- 정격 AC 피상출력전력: 125 kVA
- 최대 출력전류 / 정격 출력전류(230V 조건): 181.1 A / 181.1 A
- 정격 출력전압: 3/N/PE, 230/400 V
- AC 전압 범위: 320 ~ 480 V
- 정격 계통주파수: 50/60 Hz / 주파수 범위: 45~55 Hz / 55~65 Hz
- THD: < 3%(정격) / 역률: > 0.99 (0.8 진상 ~ 0.8 지상)
• 효율
- 최대효율 / 유로효율: 98.5% / 98.3%
- 최대효율 / 유로효율: 98.5% / 98.3%
• 보호 및 일반사양
- 보호: 계통 모니터링/DC 역극성/AC 단락/누설전류/지락 사고 모니터링/DC 스위치/스트링 전류 모니터링/야간 무효전력 보상/AFCI/PID 보호
- 낙뢰(서지) 보호: DC Type I + II / AC Type II
- 크기(W×H×D): 1020 × 795 × 360 mm / 무게: 87 kg
- 절연 방식: Transformerless
- 외함 보호등급 / 방부식: IP66 / C5
- 야간 소비전력: < 5 W
- 동작온도: -30 ~ 60 ℃ / 냉각: Smart forced air cooling
- 최대 동작고도: 4000 m (> 3000 m derating)
- 디스플레이: LED, Bluetooth+APP
- 통신: RS485 (옵션: WLAN, Ethernet)
- DC 결선: Evo2 (Max. 6 mm²)
- AC 결선: OT/DT terminal (Max. 240 mm²)
- 보호: 계통 모니터링/DC 역극성/AC 단락/누설전류/지락 사고 모니터링/DC 스위치/스트링 전류 모니터링/야간 무효전력 보상/AFCI/PID 보호
- 낙뢰(서지) 보호: DC Type I + II / AC Type II
- 크기(W×H×D): 1020 × 795 × 360 mm / 무게: 87 kg
- 절연 방식: Transformerless
- 외함 보호등급 / 방부식: IP66 / C5
- 야간 소비전력: < 5 W
- 동작온도: -30 ~ 60 ℃ / 냉각: Smart forced air cooling
- 최대 동작고도: 4000 m (> 3000 m derating)
- 디스플레이: LED, Bluetooth+APP
- 통신: RS485 (옵션: WLAN, Ethernet)
- DC 결선: Evo2 (Max. 6 mm²)
- AC 결선: OT/DT terminal (Max. 240 mm²)
회사 소개 – 선그로우(Sungrow)
• 선그로우(Sungrow Power Supply Co., Ltd.)는 전력전자(Power Electronics) 기술을 기반으로 태양광을 포함한 다양한 신재생에너지 분야에서 발전·변환·저장·운영까지 전 주기를 아우르는 솔루션을 제공하는 글로벌 기업입니다. 인버터와 PCS(전력변환장치)를 중심으로, 에너지 생산을 실제 사용 가능한 전력으로 바꾸고 계통에 안정적으로 연계하는 핵심 장비를 공급하며, 프로젝트 규모와 적용 환경에 맞춘 제품 포트폴리오를 구축해 왔습니다.
• 선그로우의 사업 영역은 태양광(PV) 인버터를 중심으로 에너지저장장치(ESS) 및 PCS, 풍력 전력변환, 전기화(EV 충전 등), 수소 관련 전력변환/설비 등으로 확장되어 있으며, 각 분야에서 “전력을 효율적으로 변환하고, 안전하게 제어하며, 안정적으로 운영”하는 기술 경쟁력을 축적해 왔습니다.
• 태양광 분야에서는 유틸리티급 대용량 프로젝트부터 상업·산업용(C&I), 분산형 발전까지 폭넓게 적용 가능한 인버터 라인업을 통해 다양한 모듈 구성과 설계 조건(전압 범위, 스트링 구성, 운영 온도, 설치 환경 등)에 유연하게 대응할 수 있도록 제품을 구성합니다. 또한 발전소 요구 조건에 따라 계통 지원 기능(전압/주파수 대응, 유·무효전력 제어, 출력 램프 제어 등)과 운전 안정성을 강화하는 보호 기능을 체계적으로 통합하는 방향으로 제품 완성도를 높이고 있습니다.
• ESS 분야에서는 PCS를 중심으로 충·방전 제어, 계통 연계 및 독립운전 구성, 유·무효전력의 빠른 응답 등 전력망 운용에 필요한 기능을 지원하는 한편, 프로젝트 목적(피크 저감, 계통 보조서비스, 재생에너지 출력 평탄화, 비상전원 등)에 맞춰 시스템 구성을 최적화할 수 있는 통합형 솔루션을 제공합니다. 아울러 시스템 운전에서 중요한 안전과 신뢰성을 고려해 다중 보호 로직과 모니터링 체계를 강화하는 방향으로 제품과 시스템을 설계합니다.
• 운영(O&M) 측면에서는 모니터링 및 에너지 관리 플랫폼(iSolarCloud 등)을 통해 설비 상태 가시화, 성능 추적, 알람 및 장애 대응, 원격 설정/업데이트 등 운영 효율을 높이는 기능을 제공합니다. 이를 통해 단순 모니터링을 넘어, 발전소의 장기 안정 운전과 유지보수 비용 절감, 데이터 기반의 운영 의사결정에 도움이 되는 환경을 지향합니다.
• 선그로우는 전 세계 다양한 기후·설치 환경·계통 조건을 전제로 제품을 공급해 온 경험을 바탕으로, 효율(발전수익), 신뢰성(가동률), 안전(보호·감시), 유지보수 편의성을 핵심 가치로 삼아 설계·제조·검증 체계를 고도화해 왔습니다. 특히 대규모 프로젝트에서 요구되는 표준화된 설치·시운전 절차, 장기간 운영을 고려한 부품/구조 설계, 진단 및 서비스 지원 체계 등을 통해 고객의 사업 안정성과 운영 품질 확보에 기여하는 것을 목표로 합니다.
