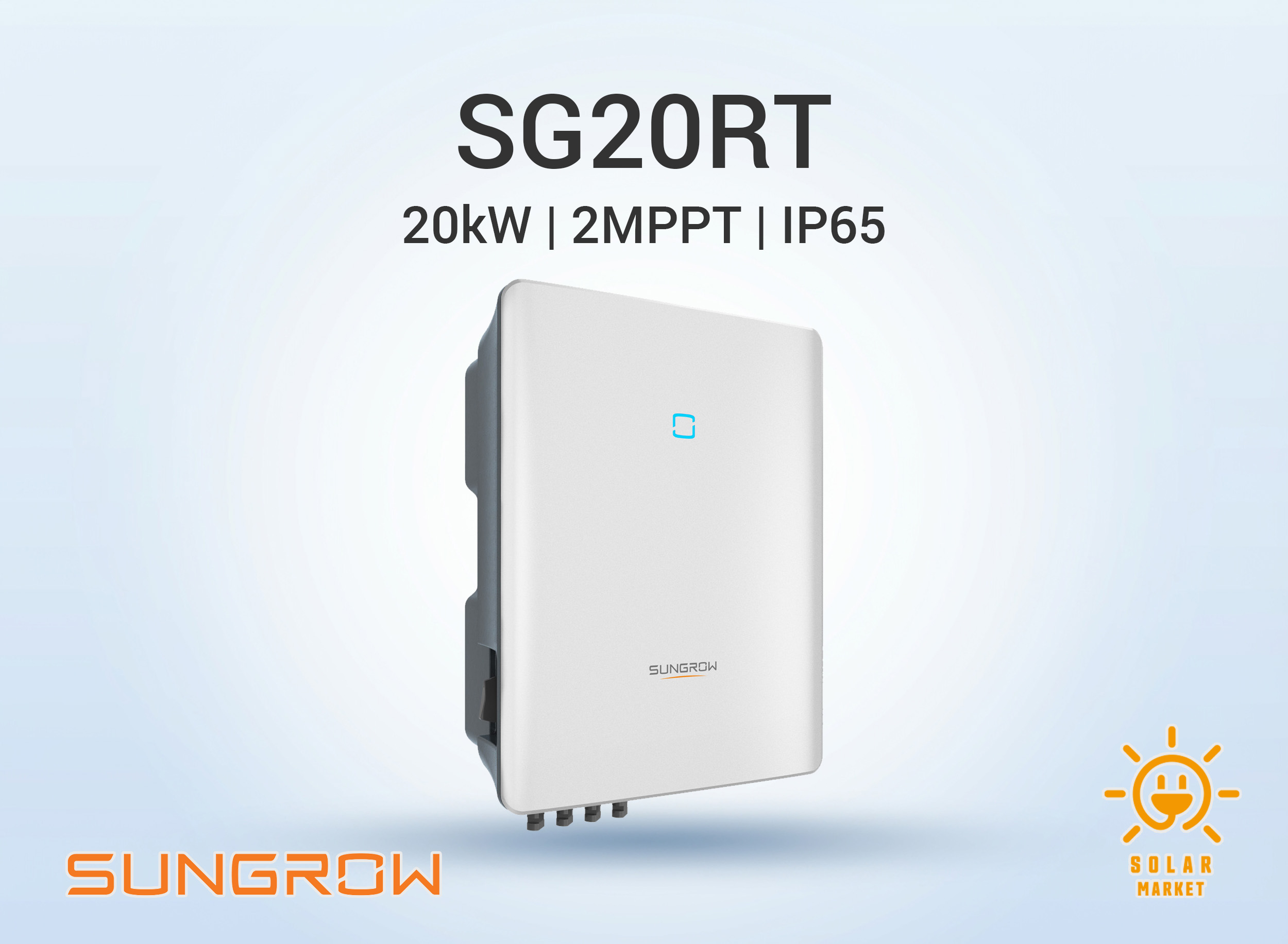

SG20RT (KS 인증 1000Vdc 멀티 MPPT 스트링 인버터)

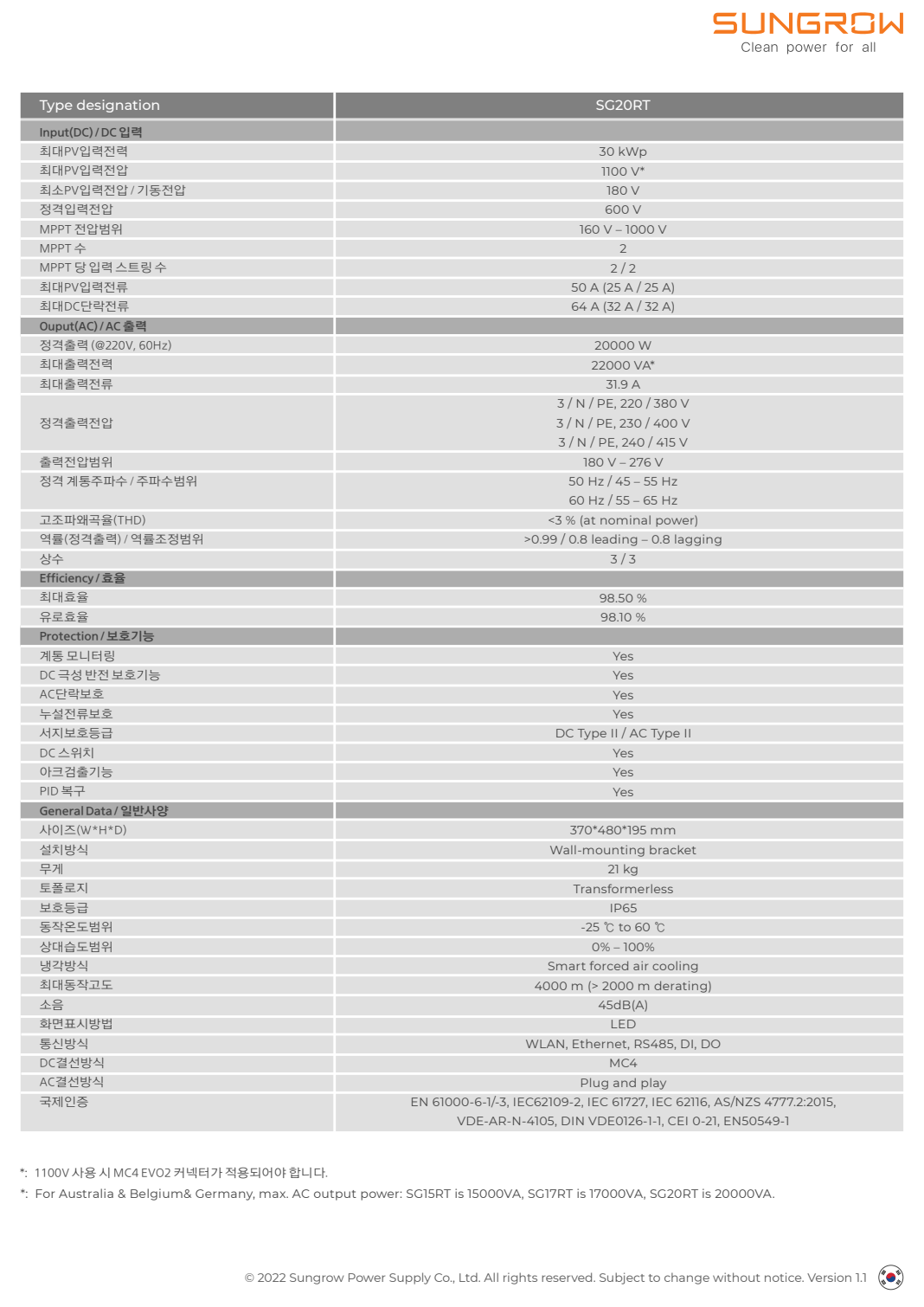

구분	SG20RT
입력(DC) 사양
최대 PV 입력전력	30 kWp
최대 PV 입력전압	1100 V*
최소 PV 입력전압 / 기동전압	180 V
정격 입력전압	600 V
MPPT 전압 범위	160 ~ 1000 V
MPPT 수	2 EA
MPPT당 입력 스트링 수	2 스트링 / MPPT (총 4스트링)
최대 PV 입력전류	50 A (25 A / 25 A)
최대 DC 단락전류	64 A (32 A / 32 A)
출력(AC) 사양
정격출력 (@220V, 60Hz)	20,000 W
최대 출력전력	22,000 VA*
최대 출력전류	31.9 A
정격 출력전압	3 / N / PE, 220 / 380 V 3 / N / PE, 230 / 400 V 3 / N / PE, 240 / 415 V
출력 전압 범위	180 ~ 276 V
정격 계통주파수 / 범위	50 Hz / 45 ~ 55 Hz 60 Hz / 55 ~ 65 Hz
고조파 왜곡율 (THD)	정격 출력 시 < 3 %
정격 역률 / 조절 범위	>0.99 / 0.8 leading ~ 0.8 lagging
상수	3 / 3
효율
최대 효율	98.50 %
유로(Euro) 효율	98.10 %
보호 기능
계통 모니터링	Yes
DC 극성 반전 보호기능	Yes
AC 단락 보호	Yes
누설전류 보호	Yes
서지 보호 등급	DC Type II / AC Type II
DC 스위치	Yes
아크 검출 기능	Yes
PID 복구 기능	Yes
일반 사양
크기 (W×H×D)	370 × 480 × 195 mm
설치 방법	Wall-mounting bracket (벽걸이형)
무게	21 kg
토폴로지	Transformerless (무변압기형)
보호 등급	IP65
동작 온도 범위	-25 ~ 60 ℃
상대습도 범위	0 % ~ 100 %
냉각 방식	Smart forced air cooling
최대 동작 고도	4000 m (> 2000 m derating)
소음	45 dB(A)
화면 표시 방법	LED
통신 방식	WLAN, Ethernet, RS485, DI, DO
DC 결선 방식	MC4
AC 결선 방식	Plug and play
인증
국제·규격 인증	EN 61000‑6‑1/-3, IEC 62109‑2, IEC 61727, IEC 62116, AS/NZS 4777.2:2015, VDE‑AR‑N‑4105, DIN VDE0126‑1‑1, CEI 0‑21, EN50549‑1

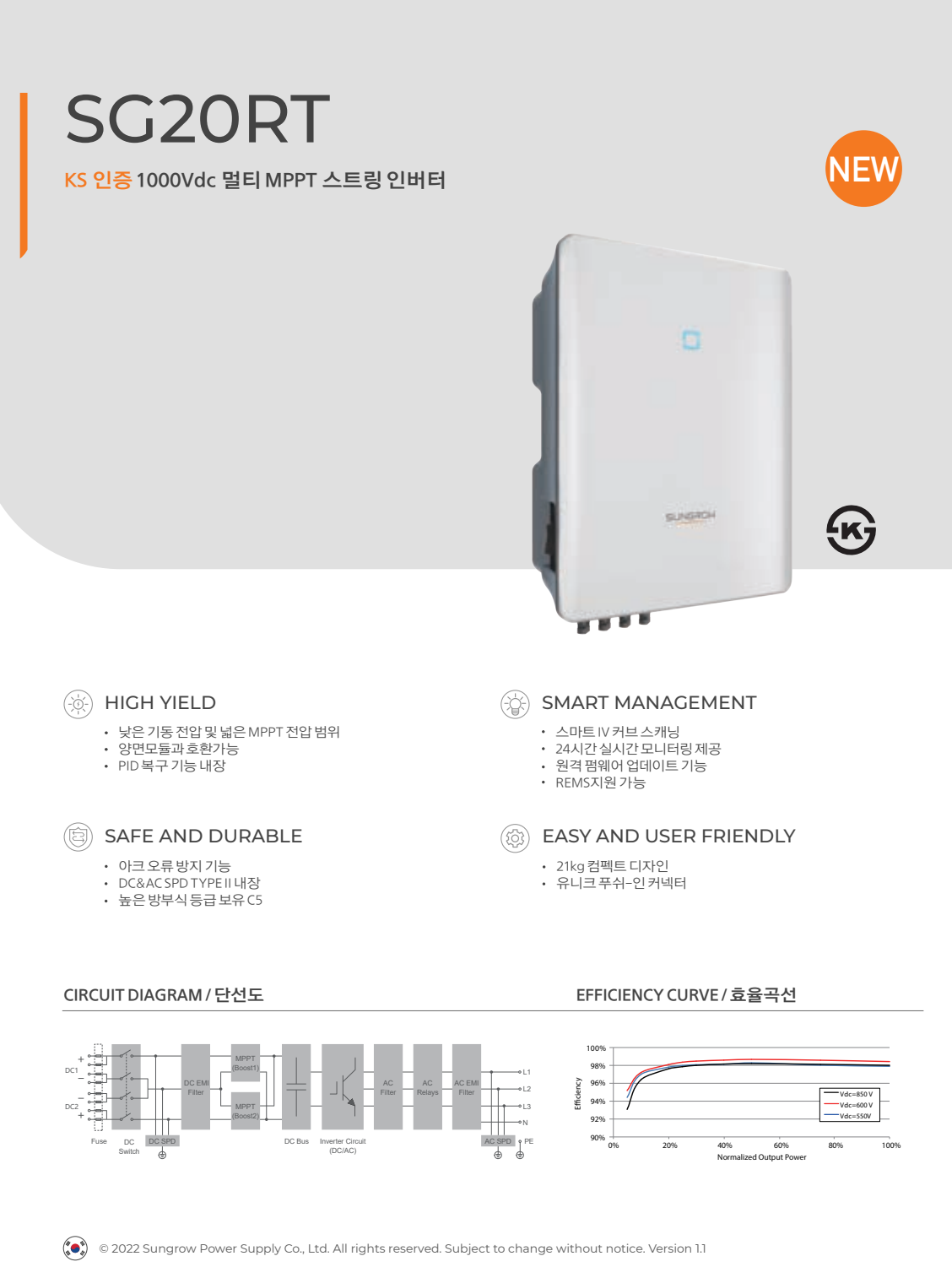

SG20RT 제품 특징

• KS 인증 1000Vdc 멀티 MPPT 20kW급 3상 스트링 인버터
- 상업용·산업용(C&I) 및 중·소규모 태양광 발전소에 적용하기 적합한 3상 계통연계형 인버터입니다.
- 1000Vdc 시스템 기반으로 스트링 설계 자유도를 높이고, 현장 구성에 맞춘 효율적인 전력변환을 지원합니다.

• 2MPPT × (MPPT당 2스트링) 구성, 넓은 MPPT 전압 범위
- 2개의 MPPT 채널과 채널당 2스트링(총 4스트링) 구성으로 방향·경사·부분 음영이 다른 어레이에 유연하게 대응합니다.
- MPPT 전압 범위 160 ~ 1000V, 기동 전압 180V로 저일사 조건에서도 빠른 기동과 안정적인 추종 운전을 돕습니다.

• 고효율 전력변환 및 계통 친화적 전력 품질
- 최대 효율 98.50%, 유로 효율 98.10%로 변환 손실을 줄여 실발전량 향상에 기여합니다.
- THD < 3%(정격 출력 기준), 역률 > 0.99 및 역률 조정 범위 0.8 진상 ~ 0.8 지상으로 계통 요구사항에 대응합니다.

• 안전·보호 기능 강화(아크 검출, 서지 보호, 누설전류 보호 등)
- 아크(Arc) 검출 기능을 통해 DC 측 아크 이상을 감지하여 화재 리스크 저감에 기여합니다.
- DC/AC SPD Type II 내장, DC 극성 반전 보호, AC 단락 보호, 누설전류 보호, 계통 모니터링 기능을 포함합니다.
- DC 스위치 내장으로 점검 및 비상 시 차단이 용이합니다.

• 스마트 운영 및 유지보수(O&M) 편의성
- 스마트 IV 커브 스캐닝 및 24시간 모니터링 기반으로 스트링/모듈 상태 진단과 운영 효율화를 지원합니다.
- 원격 펌웨어 업데이트 기능으로 현장 방문을 줄이고 유지보수 시간을 단축할 수 있습니다.
- 통신: WLAN, Ethernet, RS485, DI, DO 지원으로 SCADA/모니터링 시스템 연동이 용이합니다.

• 컴팩트·옥외형 설계 및 설치 편의
- 370×480×195mm, 21kg의 컴팩트한 벽부형 설계로 설치 공간 부담을 줄입니다.
- IP65 등급, 동작 온도 -25℃ ~ 60℃, 스마트 강제 공랭(Smart forced air cooling) 적용으로 다양한 현장 환경에 대응합니다.
- DC 결선 MC4, AC 결선 Plug and play 지원으로 시공 편의성을 높였습니다.

SG20RT 주요 사양(요약)

• DC 입력
- 최대 PV 입력전력: 30 kWp
- 최대 PV 입력전압: 1100 V (※ 1100V 사용 시 MC4 EVO2 커넥터 적용 필요)
- 최소 PV 입력전압 / 기동전압: 180 V
- 정격 입력전압: 600 V
- MPPT 전압 범위: 160 ~ 1000 V
- MPPT 수 / 스트링 수: 2 / (2 + 2)
- 최대 PV 입력전류: 50 A (25 A / 25 A)
- 최대 DC 단락전류: 64 A (32 A / 32 A)

• AC 출력
- 정격출력(@220V, 60Hz): 20,000 W
- 최대출력전력: 22,000 VA
- 최대출력전류: 31.9 A
- 정격출력전압(지원): 3 / N / PE, 220 / 380 V 또는 230 / 400 V 또는 240 / 415 V
- 출력전압범위: 180 V ~ 276 V
- 정격 계통주파수/범위: 50 Hz(45 ~ 55 Hz), 60 Hz(55 ~ 65 Hz)
- THD: < 3 % (정격 출력 기준)
- 역률: > 0.99 / 0.8 leading ~ 0.8 lagging

• 효율 및 일반사양
- 최대효율 / 유로효율: 98.50 % / 98.10 %
- 사이즈(W*H*D): 370 * 480 * 195 mm
- 무게: 21 kg
- 토폴로지: Transformerless
- 보호등급: IP65
- 동작온도범위: -25 ℃ ~ 60 ℃
- 냉각방식: Smart forced air cooling
- 최대동작고도: 4000 m (> 2000 m derating)
- 소음: 45 dB(A)
- 표시: LED

회사 소개 – 선그로우(Sungrow)

• 선그로우(Sungrow Power Supply Co., Ltd.)는 전력전자(Power Electronics) 기술을 기반으로 태양광을 포함한 다양한 신재생에너지 분야에서 발전·변환·저장·운영까지 전 주기를 아우르는 솔루션을 제공하는 글로벌 기업입니다. 인버터와 PCS(전력변환장치)를 중심으로, 에너지 생산을 실제 사용 가능한 전력으로 바꾸고 계통에 안정적으로 연계하는 핵심 장비를 공급하며, 프로젝트 규모와 적용 환경에 맞춘 제품 포트폴리오를 구축해 왔습니다.

• 선그로우의 사업 영역은 태양광(PV) 인버터를 중심으로 에너지저장장치(ESS) 및 PCS, 풍력 전력변환, 전기화(EV 충전 등), 수소 관련 전력변환/설비 등으로 확장되어 있으며, 각 분야에서 “전력을 효율적으로 변환하고, 안전하게 제어하며, 안정적으로 운영”하는 기술 경쟁력을 축적해 왔습니다.

• 태양광 분야에서는 유틸리티급 대용량 프로젝트부터 상업·산업용(C&I), 분산형 발전까지 폭넓게 적용 가능한 인버터 라인업을 통해 다양한 모듈 구성과 설계 조건(전압 범위, 스트링 구성, 운영 온도, 설치 환경 등)에 유연하게 대응할 수 있도록 제품을 구성합니다. 또한 발전소 요구 조건에 따라 계통 지원 기능(전압/주파수 대응, 유·무효전력 제어, 출력 램프 제어 등)과 운전 안정성을 강화하는 보호 기능을 체계적으로 통합하는 방향으로 제품 완성도를 높이고 있습니다.

• ESS 분야에서는 PCS를 중심으로 충·방전 제어, 계통 연계 및 독립운전 구성, 유·무효전력의 빠른 응답 등 전력망 운용에 필요한 기능을 지원하는 한편, 프로젝트 목적(피크 저감, 계통 보조서비스, 재생에너지 출력 평탄화, 비상전원 등)에 맞춰 시스템 구성을 최적화할 수 있는 통합형 솔루션을 제공합니다. 아울러 시스템 운전에서 중요한 안전과 신뢰성을 고려해 다중 보호 로직과 모니터링 체계를 강화하는 방향으로 제품과 시스템을 설계합니다.

• 운영(O&M) 측면에서는 모니터링 및 에너지 관리 플랫폼(iSolarCloud 등)을 통해 설비 상태 가시화, 성능 추적, 알람 및 장애 대응, 원격 설정/업데이트 등 운영 효율을 높이는 기능을 제공합니다. 이를 통해 단순 모니터링을 넘어, 발전소의 장기 안정 운전과 유지보수 비용 절감, 데이터 기반의 운영 의사결정에 도움이 되는 환경을 지향합니다.

• 선그로우는 전 세계 다양한 기후·설치 환경·계통 조건을 전제로 제품을 공급해 온 경험을 바탕으로, 효율(발전수익), 신뢰성(가동률), 안전(보호·감시), 유지보수 편의성을 핵심 가치로 삼아 설계·제조·검증 체계를 고도화해 왔습니다. 특히 대규모 프로젝트에서 요구되는 표준화된 설치·시운전 절차, 장기간 운영을 고려한 부품/구조 설계, 진단 및 서비스 지원 체계 등을 통해 고객의 사업 안정성과 운영 품질 확보에 기여하는 것을 목표로 합니다.
