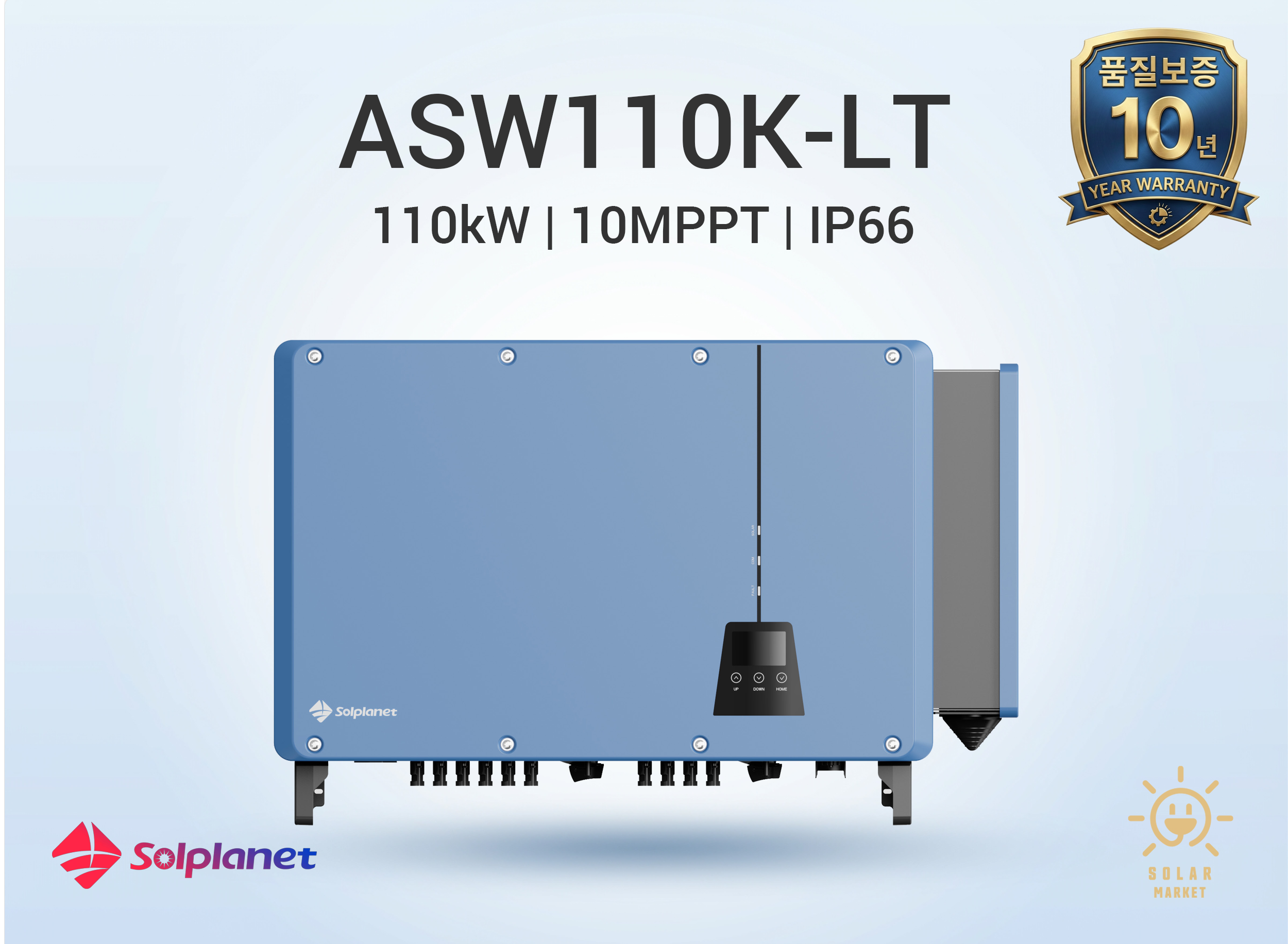

Solplanet ASW110K-LT [110kW]

휴즈 : 인라인휴즈 20A | 25A | 30A | 35A

품질보증 : 10년 Warranty

Data Sheet

모델명	ASW110K-LT(i25) / ASW110K-LT(i30-20,30,35A)
정격 출력	110 kW (정격 유효전력 110,000 W / 최대 피상전력 121,000 VA)
계통	3상 4선식 / 3-N-PE, 220 / 380 V, 60 Hz
MPPT / 스트링	10 MPPT / 20 String (MPPT당 2스트링)
PV 어레이 최대 용량	최대 165,000 Wp (STC 기준)
최대/유로 효율	최대 98.6% / 유로 98.4%
DC 전압 범위	최대 입력 전압: 1100 V MPP 전압 범위: 200 ~ 1000 V (정격 MPP 전압 630 V) 최소 입력 전압: 200 V / 최소 동작 전압: 250 V
DC 전류 용량	최대 입력 전류: 32 A × 10 MPPT 최대 단락전류: 48 A (MPPT당)
Fuse 사양	스트링 퓨즈: 20A / 25A / 30A / 35A / 1500 Vdc 10 MPPT / 20 String 구성에 대응하는 스트링 퓨즈 적용
AC 전기 사양	정격 유효전력: 110,000 W / 최대 피상전력: 121,000 VA 공칭 전압: 220 / 380 V / 전압 범위: 312 ~ 528 V 주파수 범위: 55 ~ 65 Hz 공칭 출력 전류: 158.8 A / 최대 출력 전류: 183.8 A 역률(Feed-in): 0.8 지상 ~ 0.8 진상 / THD(정격 출력 시): < 3%
보호 기능	DC 지락 모니터링 / AC 그리드 모니터링 / DC 역극성 보호, 과전류 보호, 단락(쇼트) 보호 잔류 전류 모니터링, 단독운전 방지 기능 / DC 서지보호기(SPD) Type II, AC 서지보호기(SPD) Type II AFCI(아크 차단) 기능 지원
설치 환경	동작 온도: -25 ~ +60℃ / 보호 등급: IP66 (IEC 60529 기준) / 내후성 등급: 4K4H (IEC 60721-3-4 기준) 상대 습도: 최대 100% (비응축) / 최대 작동 고도: 4000 m / 구조: 비격리형, 액티브 냉각 방식 / 야간 대기전력: < 3 W
외형 및 중량	크기 984 × 640 × 330 mm / 중량 약 86 kg
전기 연결	DC: MC4 커넥터 AC: OT / DT 단자 (최대 240 mm² 케이블)
통신 / 표시	LED 상태 표시 (현재 상태 / 오류 / 통신) 통신 인터페이스: RS485 / WiFi / LAN / 4G (옵션) 통신 프로토콜: Modbus-Sunspec
제조국 / 인증	제조국: 중국 인증: IEC 62109-1 / 2, IEC 63027, KS 8565, KS 8567 등

솔플래닛(Solplanet) 브랜드 소개

솔플래닛은 중국에서 SMA China로 널리 알려진 AISWEI의 글로벌 브랜드입니다. 2020년 해외 시장 진출을 시작하여 2023년 약 18.9GW의 출하량으로 세계 6위를 달성한 글로벌 태양광 인버터 전문 브랜드입니다. 연간 생산능력 30GW 이상의 제조 역량을 보유하고 있으며, 전 세계 40여 개국에서 영업 및 서비스를 제공하고 있습니다.

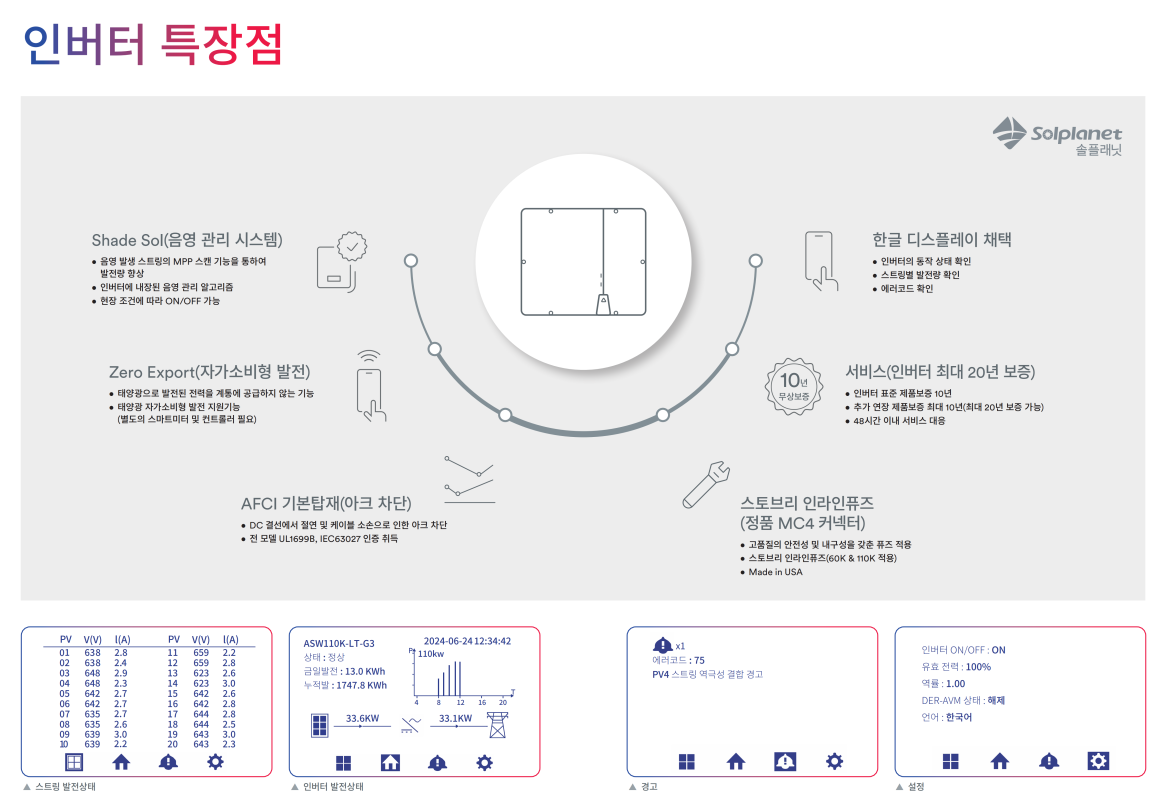

솔플래닛 인버터 핵심 특장점

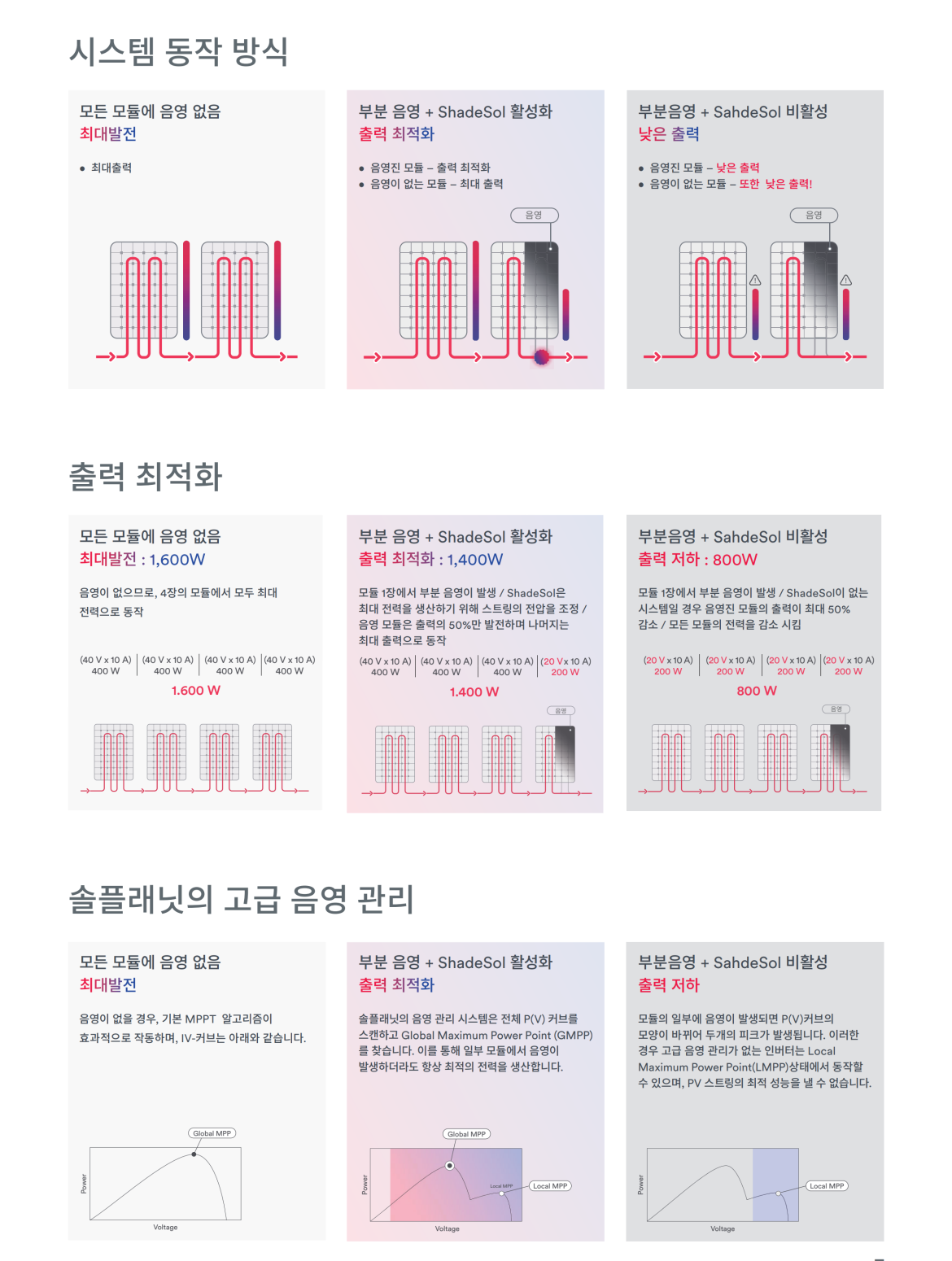

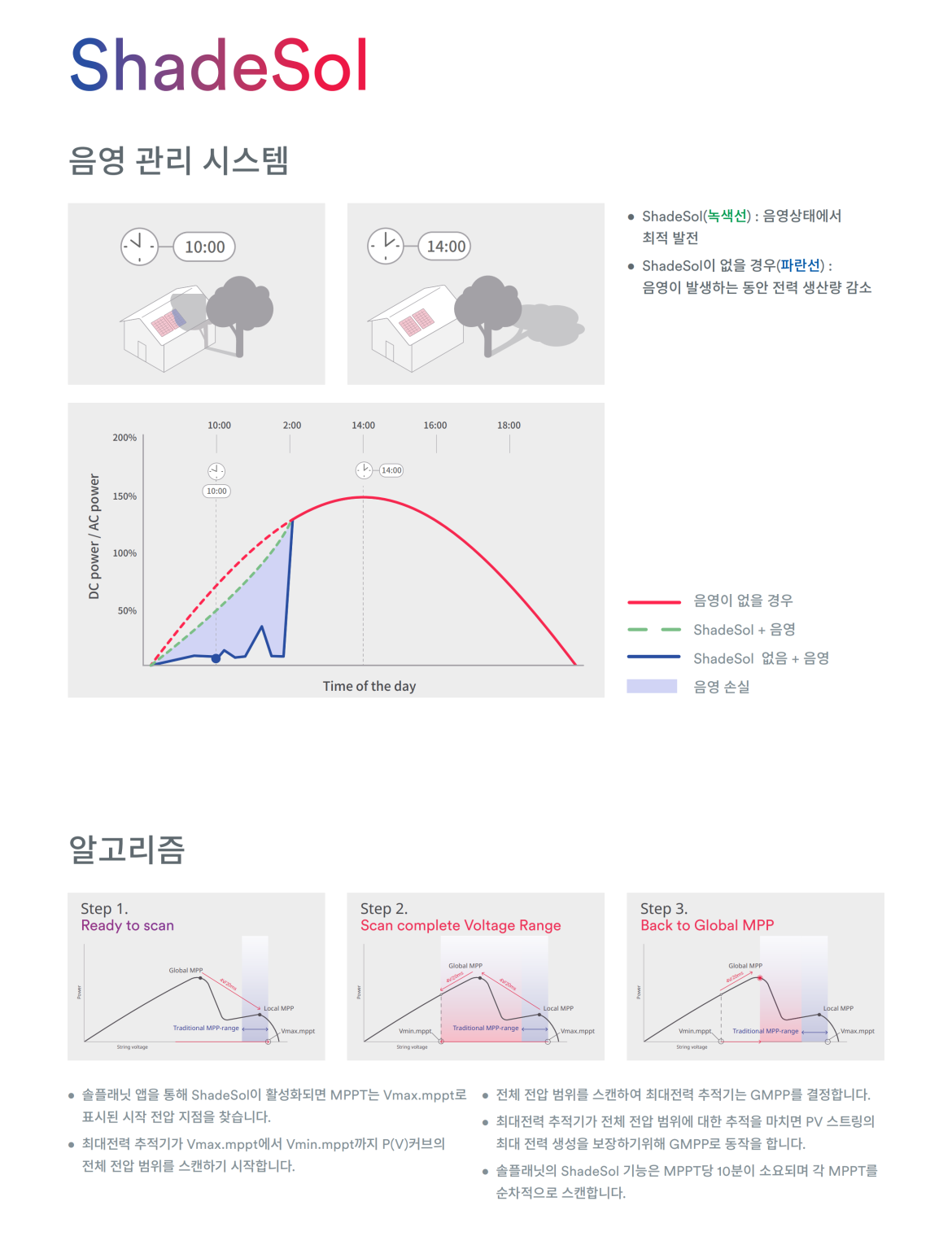

1. ShadeSol (음영 관리 시스템)

음영 발생 시에도 최적의 발전량을 확보하는 혁신 기술

솔플래닛의 독자적인 ShadeSol 기술은 시스템에 내장된 알고리즘을 통해 각 스트링의 MPP(최대 전력점)를 실시간으로 스캔합니다. 음영이 발생한 조건에서도 최적의 동작점을 찾아 발전량 손실을 최소화하며, 현장 조건에 따라 해당 기능을 ON/OFF로 선택할 수 있어 운영 최적화가 가능합니다.

2. Zero Export (전력 역송 방지 기능)

자가소비형 태양광 시스템을 위한 스마트 솔루션

태양광으로 발전된 전력을 계통에 공급하지 않고 자가소비만 하는 운전 모드를 지원합니다. 별도의 스마트미터나 컨트롤러와 연동하여 정밀한 전력 관리가 가능하며, 역송 제한이 있는 상업용 건물이나 공장의 자가소비형 발전 시스템에 최적화되어 있습니다.

3. AFCI (아크 차단 보호) 기본 탑재

화재 안전성을 극대화하는 고급 보호 기능

DC 케이블의 결선 불량이나 절연 소손으로 인한 아크 발생을 감지하고 즉시 차단하는 AFCI 기능이 기본으로 탑재되어 있습니다. UL1699B 및 IEC63027 국제 인증을 취득하여 화재 위험을 사전에 방지하고 발전소의 안전성과 신뢰성을 크게 향상시킵니다.

4. 고급 보호 및 내구성 설계

까다로운 설치 환경에서도 안정적인 성능 보장

서지 보호: DC 및 AC 측 모두에 Type I+II 급 서지 보호 장치(SPD) 내장
방수/방진: IP66 등급으로 옥외 설치 환경에서 뛰어난 내구성 제공
내후성: 4K4H 등급으로 고온, 고습, 부식 환경에 대한 강화된 내성
다중 보호: 지락 보호, 역극성 보호, 단락·과전류 보호 등 포괄적인 안전 기능

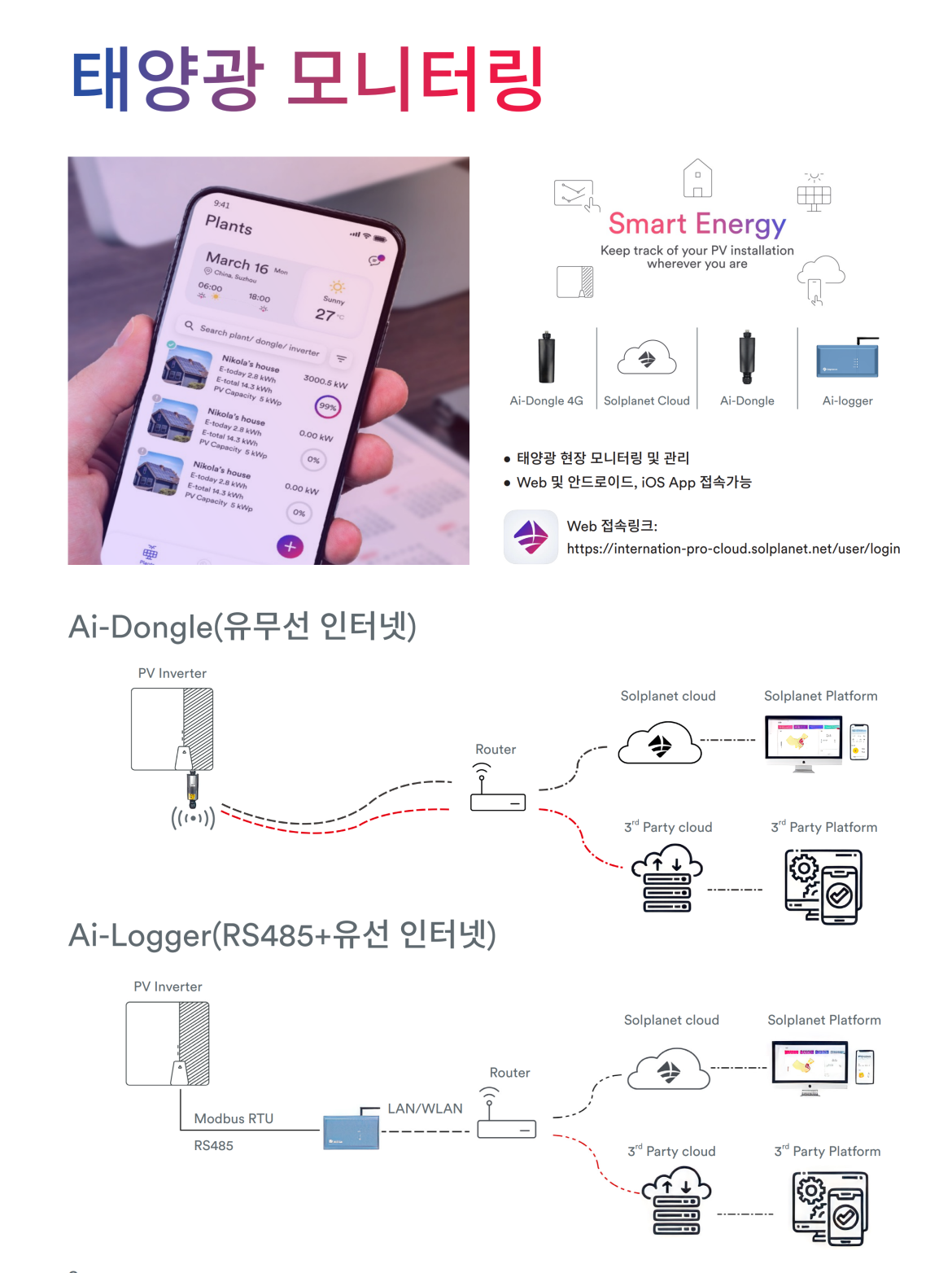

5. 스마트 모니터링 및 O&M

편리한 원격 관리 및 유지보수

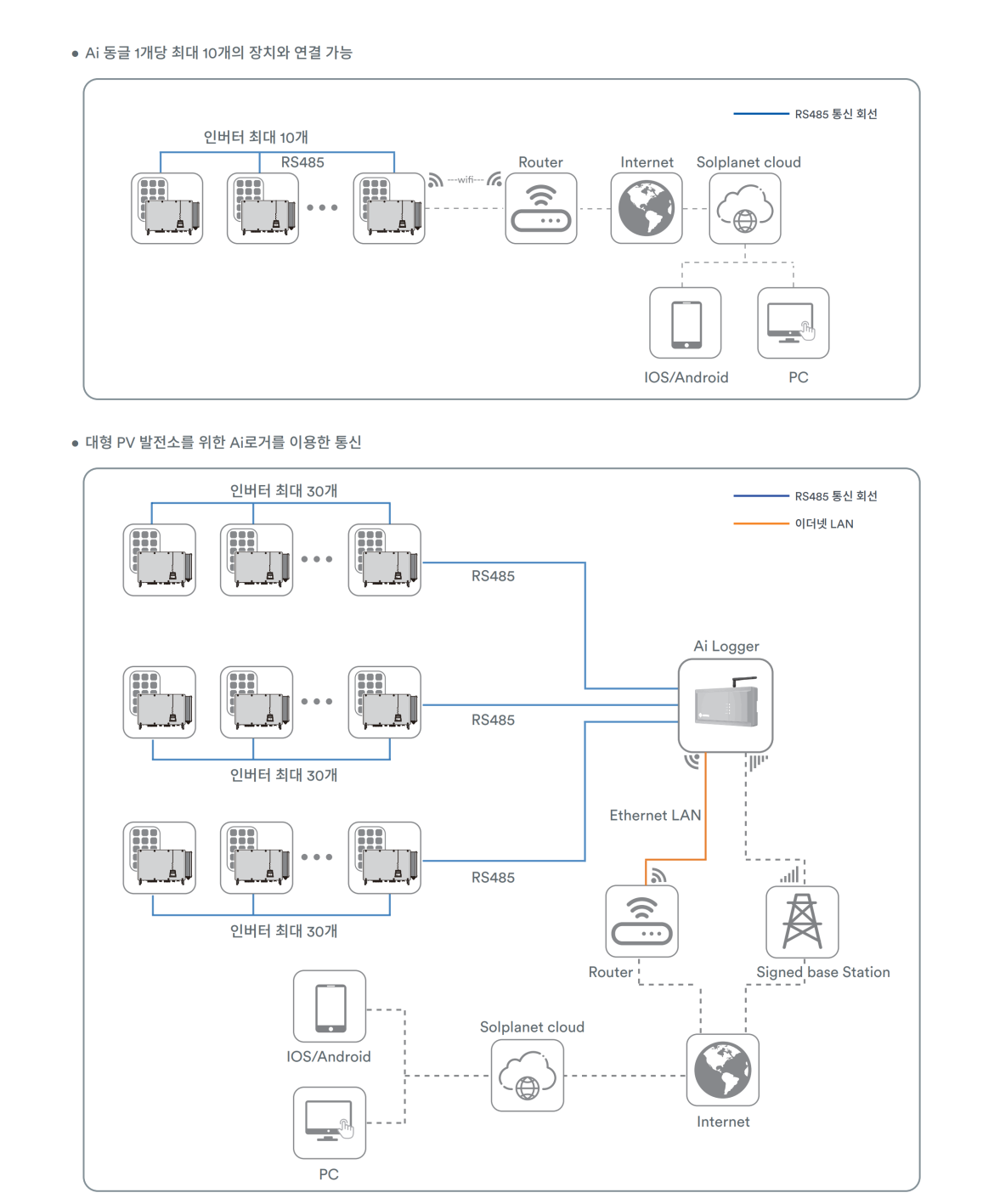

다양한 통신 인터페이스(RS485/WiFi/LAN/4G)를 지원하며, 솔플래닛 전용 앱을 통한 실시간 모니터링이 가능합니다. Modbus-Sunspec 프로토콜을 지원하여 타사 EMS 시스템과의 연동도 원활하며, 각 MPPT 및 스트링 상태를 시각적으로 확인하여 신속한 문제 진단이 가능합니다.
