[쏠라마켓]_03_OP500TL-OD_[AC340_380V].zip
OCI파워 태양광인버터

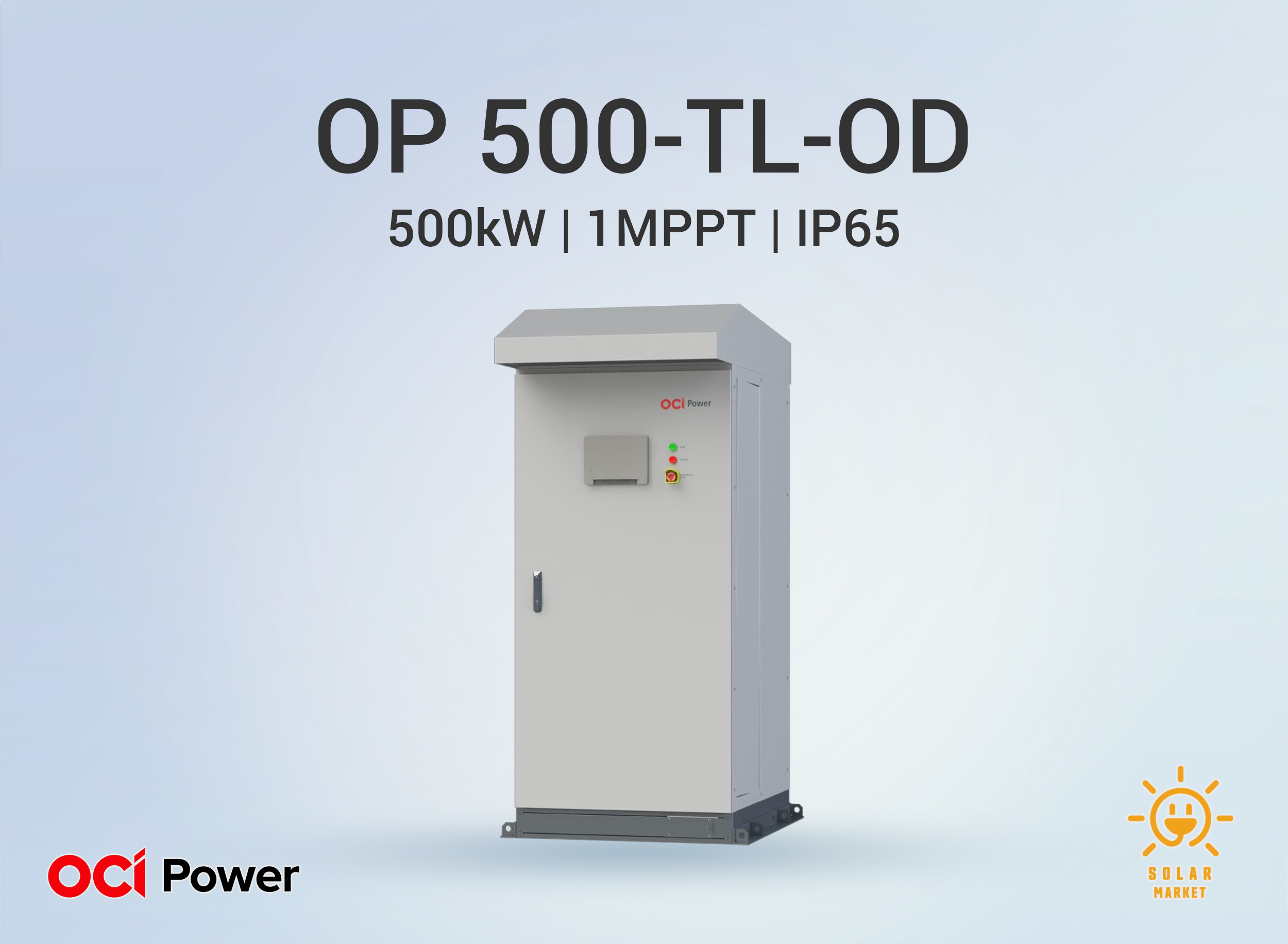

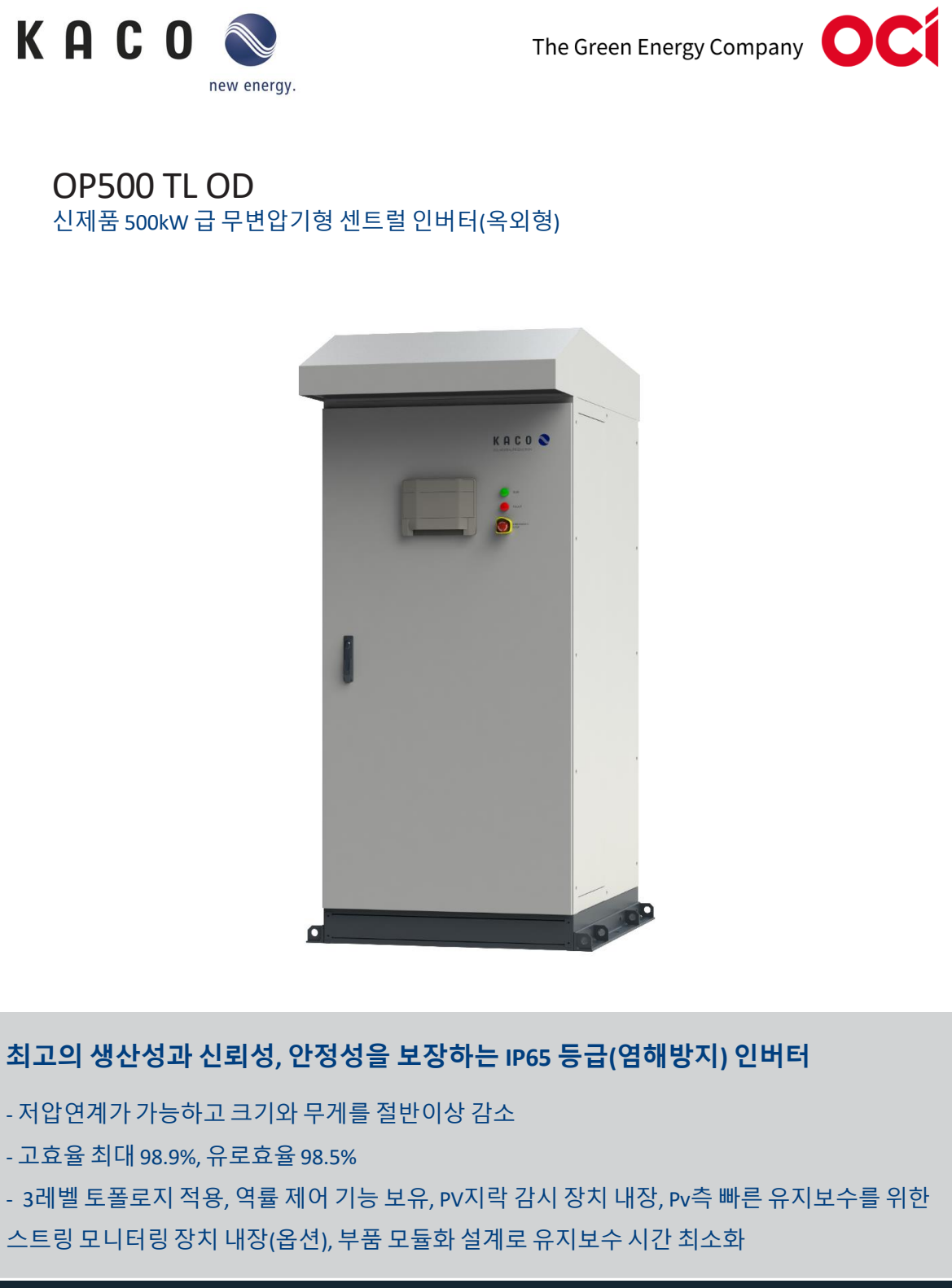

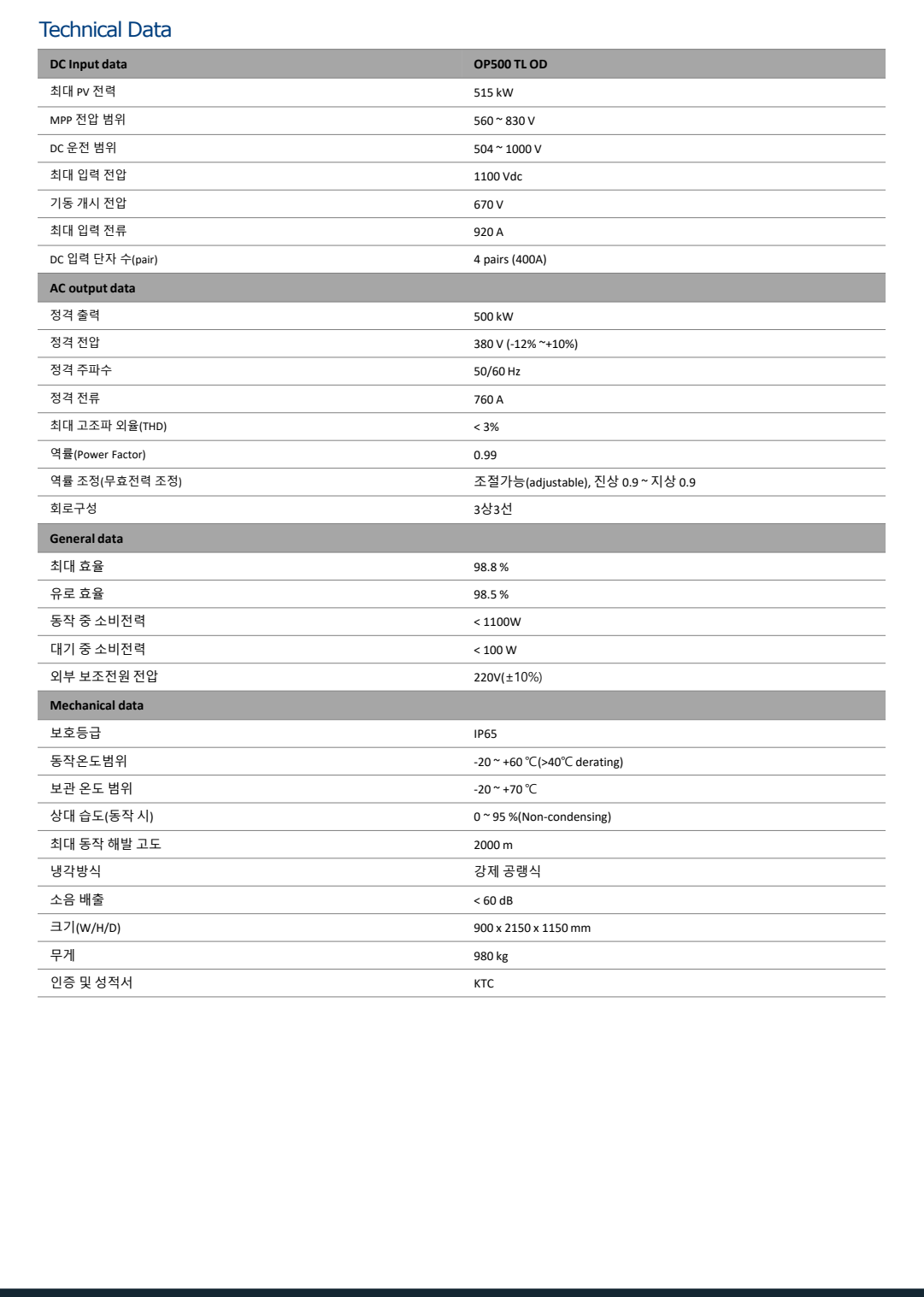

OP500-TL-OD (380V)
(380V, 500kW 무변압기형 센트럴 인버터)
| 제품 모델 | OP500 TL OD |
| 정격 출력 용량 | 500 kW |
| DC 휴즈 | 400A / 인버터내부휴즈 / 4 pairs |
| 최대 PV 전력 | 515 kW |
| MPP 전압 범위 | 560 ~ 830 V |
| DC 운전 전압 범위 | 504 ~ 1,000 V |
| 최대 입력 전압 / 기동 전압 | 1,100 Vdc / 670 V |
| 최대 입력 전류 | 920 A |
| DC 입력 단자 수 | 4 pairs (400 A) |
| 정격 출력 전압 | 380 V (‑12 % ~ +10 %) |
| 정격 주파수 / 정격 전류 | 50/60 Hz / 760 A |
| 역률 / 역률 조정 | 정격 시 0.99 / 진상 0.9 ~ 지상 0.9 (무효전력 조정 가능) |
| THD(총고조파왜율) | < 3 % (정격 출력 시) |
| 회로 구성 | 3상 3선 |
| 최대 효율 / 유로 효율 | 98.8 % / 98.5 % |
| 동작 / 대기 소비전력 | 동작 < 1,100 W / 대기 < 100 W |
| 외부 보조전원 | 220 V (±10 %) |
| 보호등급 / 동작 온도 | IP65 / -20 ~ +60 ℃ (40 ℃ 초과 시 디레이팅) |
| 보관 온도 / 상대 습도 | -20 ~ +70 ℃ / 0 ~ 95 % (비결로) |
| 최대 설치 고도 | 2,000 m |
| 냉각 방식 / 소음 | 강제 공랭식 / < 60 dB |
| 크기 (W × H × D) | 900 × 2,150 × 1,150 mm |
| 무게 | 약 980 kg |
| 인증 및 성적서 | KTC (기타 KS 인증 진행 가능) |

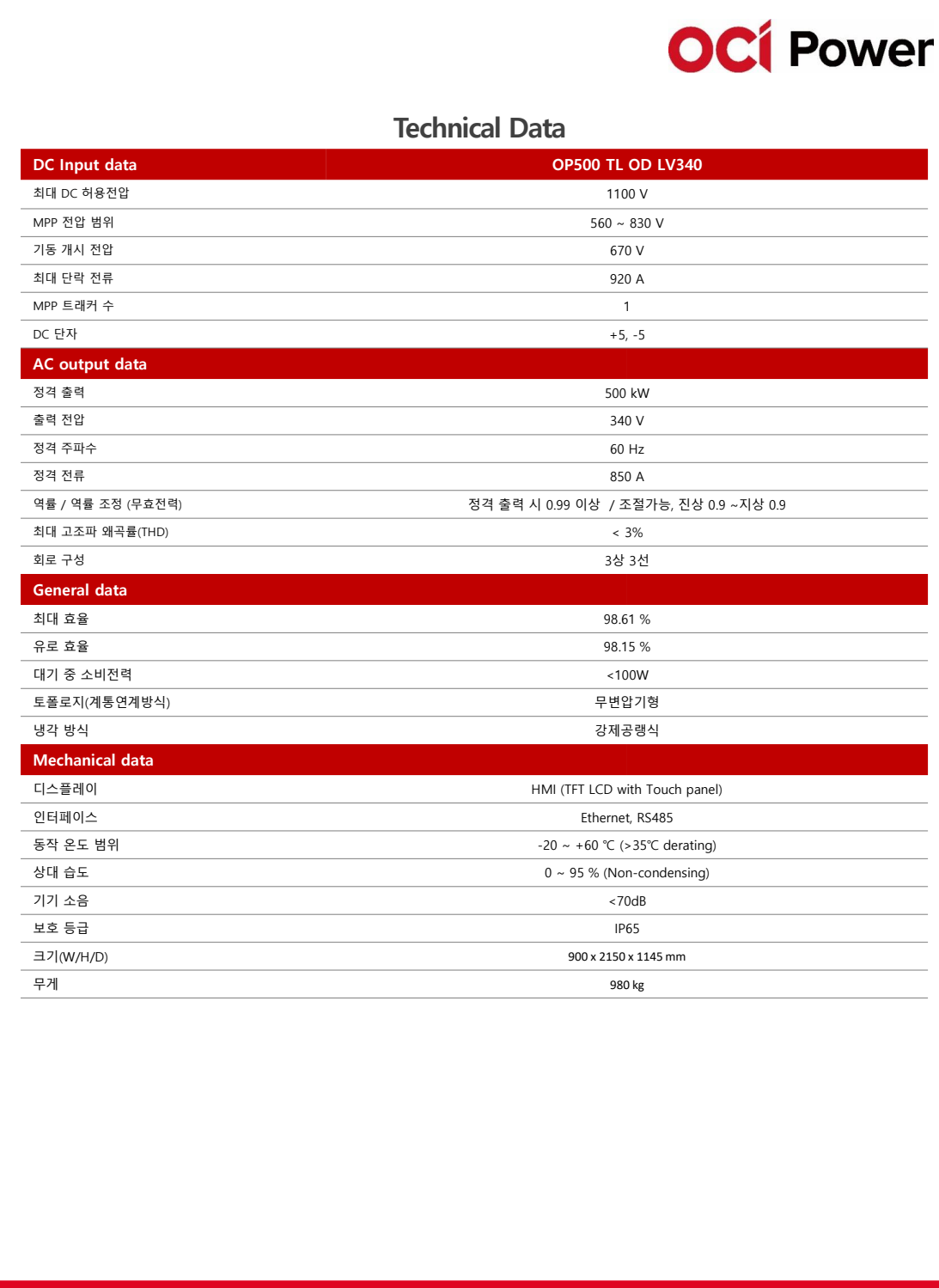

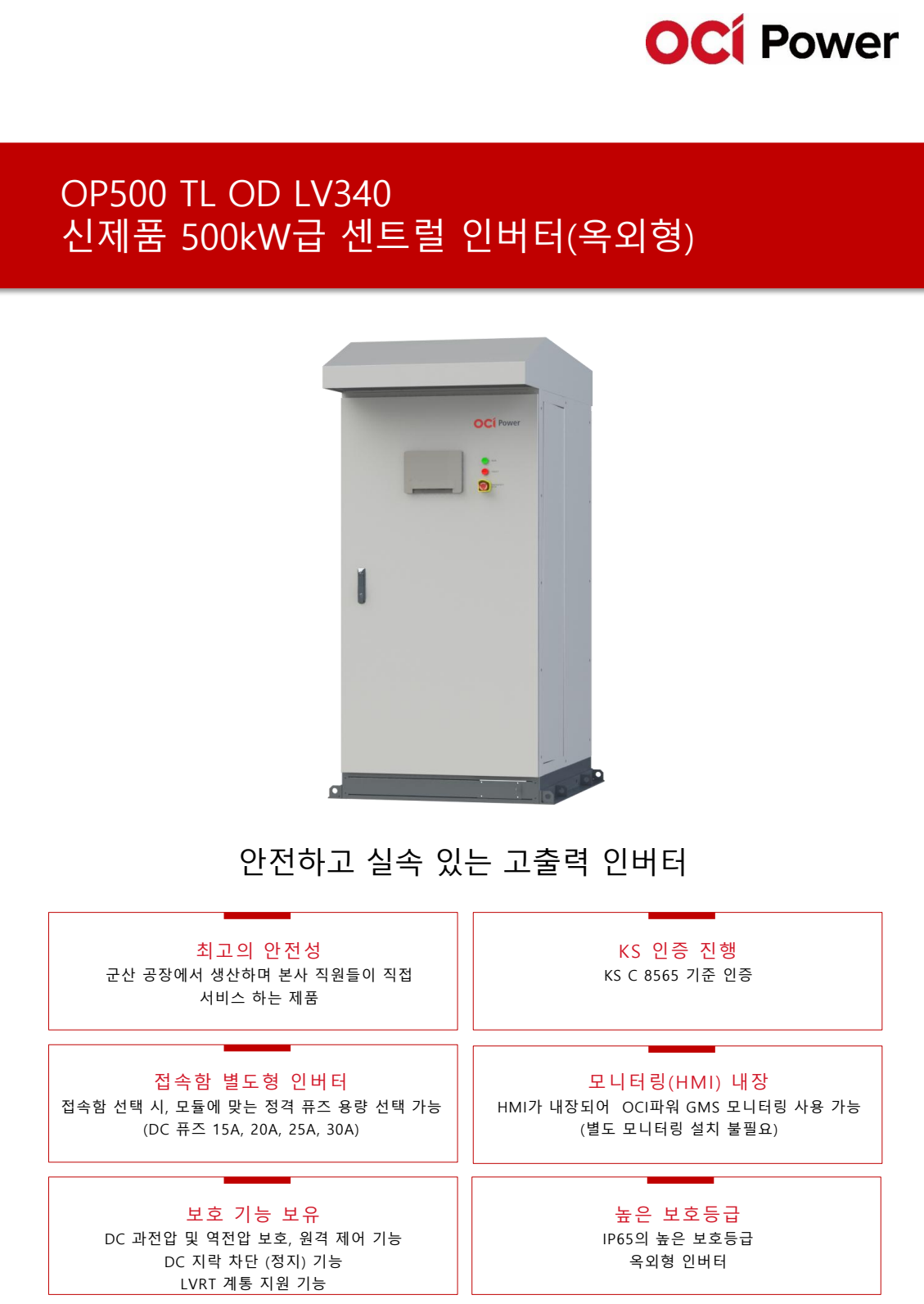

OP500-TL-OD [LV340] (340V)
(340V, 500kW 무변압기형 센트럴 인버터)
| 제품 모델 | OP500 TL OD LV340 |
| 정격 출력 용량 | 500 kW |
| DC 휴즈 | 400A / 인버터내부휴즈 / 4pairs |
| 최대 DC 허용 전압 | 1,100 V |
| MPP 전압 범위 | 560 ~ 830 V |
| 기동 전압 | 670 V |
| 최대 단락 전류 | 920 A |
| MPPT 수 / DC 단자 | 1 MPPT / +5, -5 단자 |
| 정격 출력 전압 | 340 V |
| 정격 주파수 / 정격 전류 | 60 Hz / 850 A |
| 역률 / 역률 조정 | 정격 시 0.99 이상 / 진상 0.9 ~ 지상 0.9 (조정 가능) |
| THD(총고조파왜율) | < 3 % (정격 출력 시) |
| 회로 구성 | 3상 3선 |
| 최대 효율 / 유로 효율 | 98.61 % / 98.15 % |
| 대기 소비전력 | < 100 W |
| 토폴로지 / 냉각 방식 | 무변압기형 / 강제공랭식 |
| 보호등급 / 동작 온도 | IP65 / -20 ~ +60 ℃ (> 35 ℃ 디레이팅) |
| 상대 습도 / 소음 | 0 ~ 95 % (비결로) / < 70 dB |
| 크기 (W × H × D) | 900 × 2,150 × 1,145 mm |
| 무게 | 약 980 kg |
| 디스플레이 / 통신 | HMI (TFT LCD 터치 패널) / Ethernet, RS485 |
OP500 TL 시리즈 제품 요약
• 500kW급 무변압기형 센트럴 인버터, 380 V·340 V 두 가지 라인업
- OP500 TL OD(380 V)와 OP500 TL OD LV340(340 V) 두 모델로, 기존 계통 전압과 프로젝트 요구에 맞춰 선택할 수 있습니다.
- 최대 효율 98.8 %(380 V), 98.61 %(340 V), 유로 효율 98.5 %/98.15 %로 MW급 발전소에서도 높은 발전 효율을 제공합니다.
- 최대 효율 98.8 %(380 V), 98.61 %(340 V), 유로 효율 98.5 %/98.15 %로 MW급 발전소에서도 높은 발전 효율을 제공합니다.
• 1,100 Vdc, 920 A 입력으로 고출력 모듈·장스트링 설계에 최적
- 최대 DC 전압 1,100 V, 최대 입력 전류 920 A, MPP 범위 560 ~ 830 V로 최신 고출력 모듈과 1,000 V급 스트링 구성에 유리합니다.
- DC 운전 범위 504 ~ 1,000 V(380 V 모델 기준)와 560 ~ 830 V(340 V 모델 기준)로, 신규 설계는 물론 리파워링에도 유연하게 적용 가능합니다.
- DC 운전 범위 504 ~ 1,000 V(380 V 모델 기준)와 560 ~ 830 V(340 V 모델 기준)로, 신규 설계는 물론 리파워링에도 유연하게 적용 가능합니다.
• 접속함 별도형과 DC 퓨즈 선택으로 현장 맞춤 설계
- LV340 모델은 DC 퓨즈 15/20/25/30 A 선택이 가능하여, 모듈 정격 전류와 케이블 규격에 맞는 최적의 보호 구성을 할 수 있습니다.
- HMI(TFT LCD 터치) 내장으로 별도의 모니터링 장비 없이도 인버터 설정·상태 확인·알람 확인이 가능하며, OCI GMS 등 상위 관제 시스템과도 쉽게 연동됩니다.
- HMI(TFT LCD 터치) 내장으로 별도의 모니터링 장비 없이도 인버터 설정·상태 확인·알람 확인이 가능하며, OCI GMS 등 상위 관제 시스템과도 쉽게 연동됩니다.
• IP65·강제 공랭식, 역률 제어 및 DC 지락 차단 기능
- IP65 등급과 -20 ~ +60 ℃ 운전, 0 ~ 95 % 비결로 환경으로 비·먼지·습기가 많은 옥외 설치에 적합합니다.
- 역률 0.99 및 진상 0.9 ~ 지상 0.9 범위의 무효전력 제어, DC 과전압·역전압 보호, DC 지락 감시/차단 기능을 통해 계통 안정성을 확보합니다.
- 역률 0.99 및 진상 0.9 ~ 지상 0.9 범위의 무효전력 제어, DC 과전압·역전압 보호, DC 지락 감시/차단 기능을 통해 계통 안정성을 확보합니다.
OCI파워 회사 소개
• 태양광·ESS 통합 에너지 솔루션 기업
- OCI파워는 OCI홀딩스 에너지솔루션 사업 내 핵심 계열사로, 태양광 인버터와 ESS용 PCS를 자체 개발·생산하는 전력변환 전문 기업입니다.
- 독일·한국의 기술력을 융합한 연구개발센터와 전북 군산 공장을 기반으로, 전 세계 12 GW 이상(국내 3 GW 이상) 설치 실적을 보유하고 있습니다.
- 독일·한국의 기술력을 융합한 연구개발센터와 전북 군산 공장을 기반으로, 전 세계 12 GW 이상(국내 3 GW 이상) 설치 실적을 보유하고 있습니다.
• EPC·IPP·O&M까지 원스톱 제공
- 태양광 인버터·접속함 제조, ESS 시스템 인티그레이션·EPC, 태양광 발전사업(IPP/EPC), 발전소 운영관리·유지보수(O&M)를 아우르는 토털 솔루션을 제공합니다.
- 미국 텍사스 600 MW, 유럽 대형 플랜트, 국내 수상·지붕형·지상형 발전소 등 다양한 레퍼런스를 통해 제품 신뢰성과 운영 노하우를 입증했습니다.
- 미국 텍사스 600 MW, 유럽 대형 플랜트, 국내 수상·지붕형·지상형 발전소 등 다양한 레퍼런스를 통해 제품 신뢰성과 운영 노하우를 입증했습니다.
• 리파워링 및 장기 O&M에 강한 파트너
- KS·ISO 및 DC 지락·역률제어 시험 성적서 등 엄격한 품질 기준을 충족하고, 전국 서비스 네트워크를 통해 신속한 A/S를 제공합니다.
- 노후 인버터 교체·리파워링, ESS 구축, 장기 O&M 서비스를 결합한 솔루션으로 고객 발전소의 장기 안정 운전과 수익성 향상을 지원합니다.
- 노후 인버터 교체·리파워링, ESS 구축, 장기 O&M 서비스를 결합한 솔루션으로 고객 발전소의 장기 안정 운전과 수익성 향상을 지원합니다.
