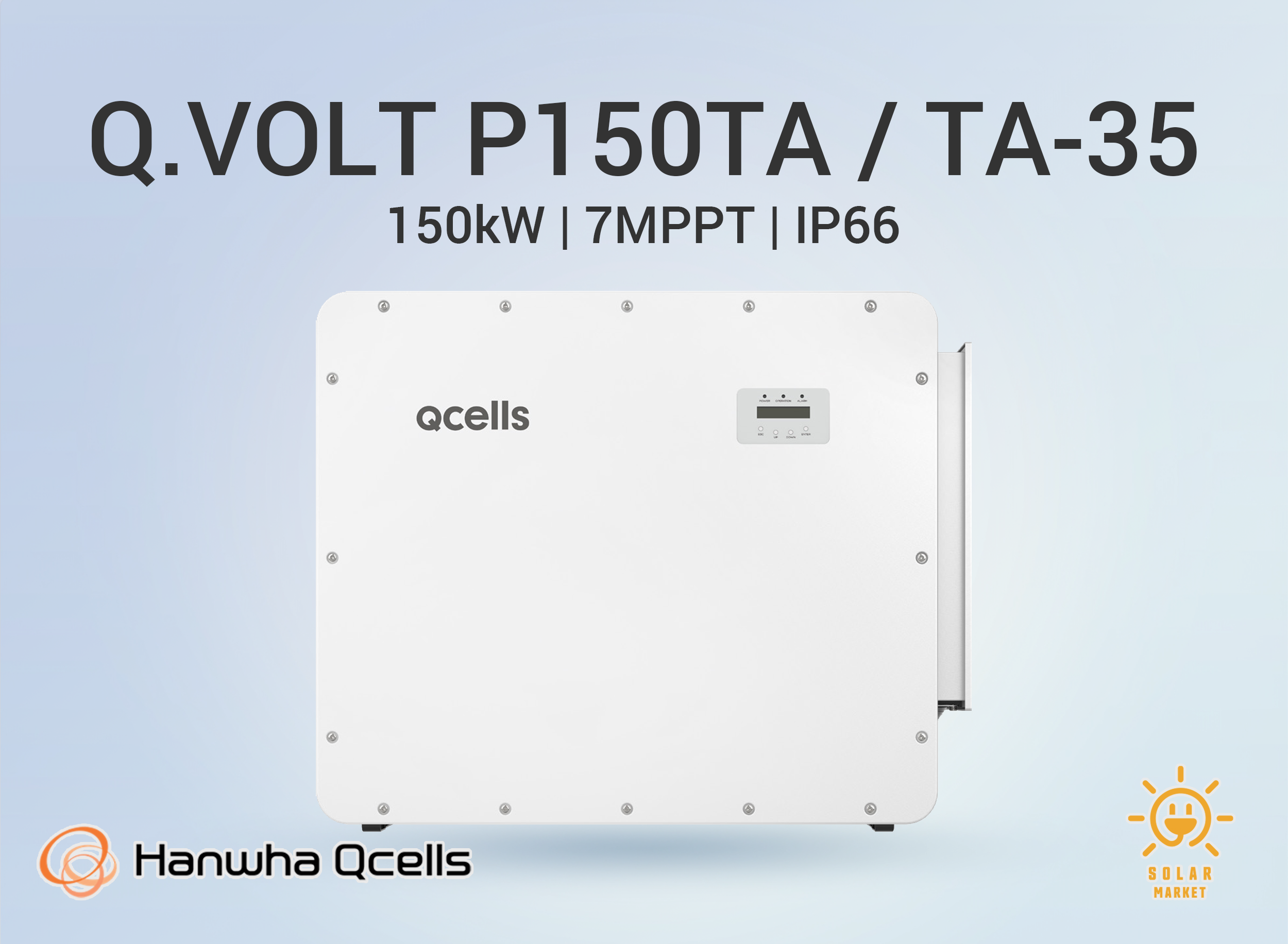

[150kW] Q.VOLT P150TA Series [Solis]

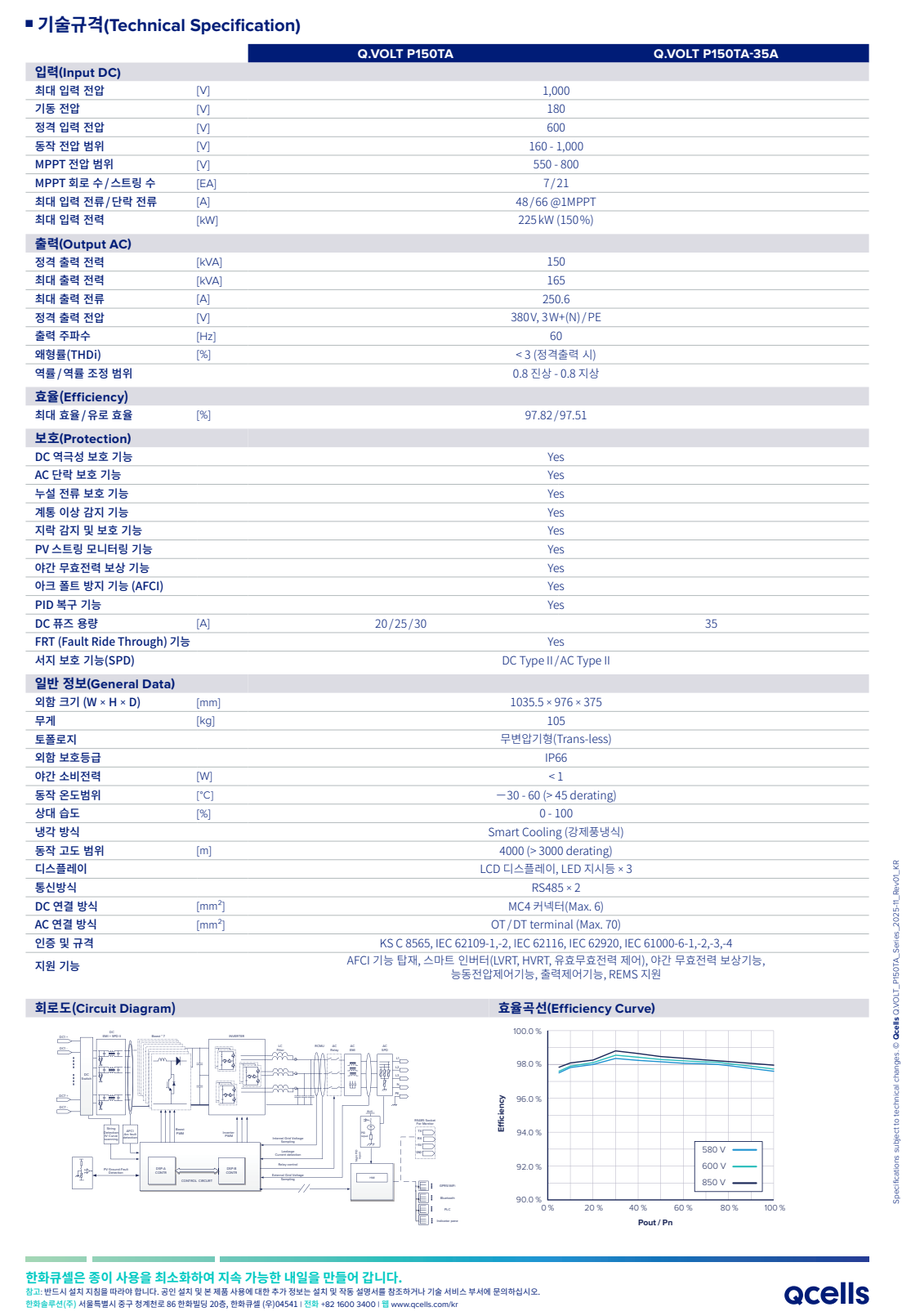

| 제품 모델 | Q.VOLT P150TA / Q.VOLT P150TA-35A (접속함 일체형) |
| 정격 출력 용량 | 150 kW / 150 kVA (최대 165 kVA) |
| 휴즈 용량 | P150TA : DC 20A / 25A / 30A | P150TA‑35A : DC 35A |
| 최대 효율 | 97.82 % (유로 효율 97.51 %) |
| MPPT 회로 / 스트링 구성 | 7개 독립 MPPT / 21스트링 |
| 최대 입력 전력 (DC) | 225 kW (정격 대비 150 % DC 설계 가능) |
| 입력 전압 범위 / MPPT 범위 | 160 – 1,000 V / 550 – 800 V |
| 최대 입력 전류 (스트링당) | 48 A (단락전류 66 A @1 MPPT) |
| 정격 출력 전압 / 주파수 | 380 V, 3W+(N)/PE / 60 Hz (최대 출력전류 250.6 A) |
| 역률 및 제어 범위 | 0.8 진상 ~ 0.8 지상 (유·무효전력 제어 지원) |
| 보호등급 / 냉각 방식 | IP66 / Smart Cooling(강제풍냉식) |
| 동작 온도 / 고도 | -30 ~ 60 ℃ (45 ℃ 초과 시 디레이팅) / 최대 4,000 m |
| 외함 크기 / 무게 | 976 × 1035.5 × 375 mm / 약 105 kg |
| 통신 및 모니터링 | LCD 디스플레이, LED 표시, RS485 × 2, PV 스트링 모니터링 |
| 주요 기능 | AFCI, FRT(LVRT/HVRT), PID 복구, 야간 무효전력 보상, 출력제어, REMS 지원 |
| 인증 규격 | KS C 8565, IEC 62109-1/2, IEC 62116, IEC 62920, IEC 61000-6-1/2/3/4 |

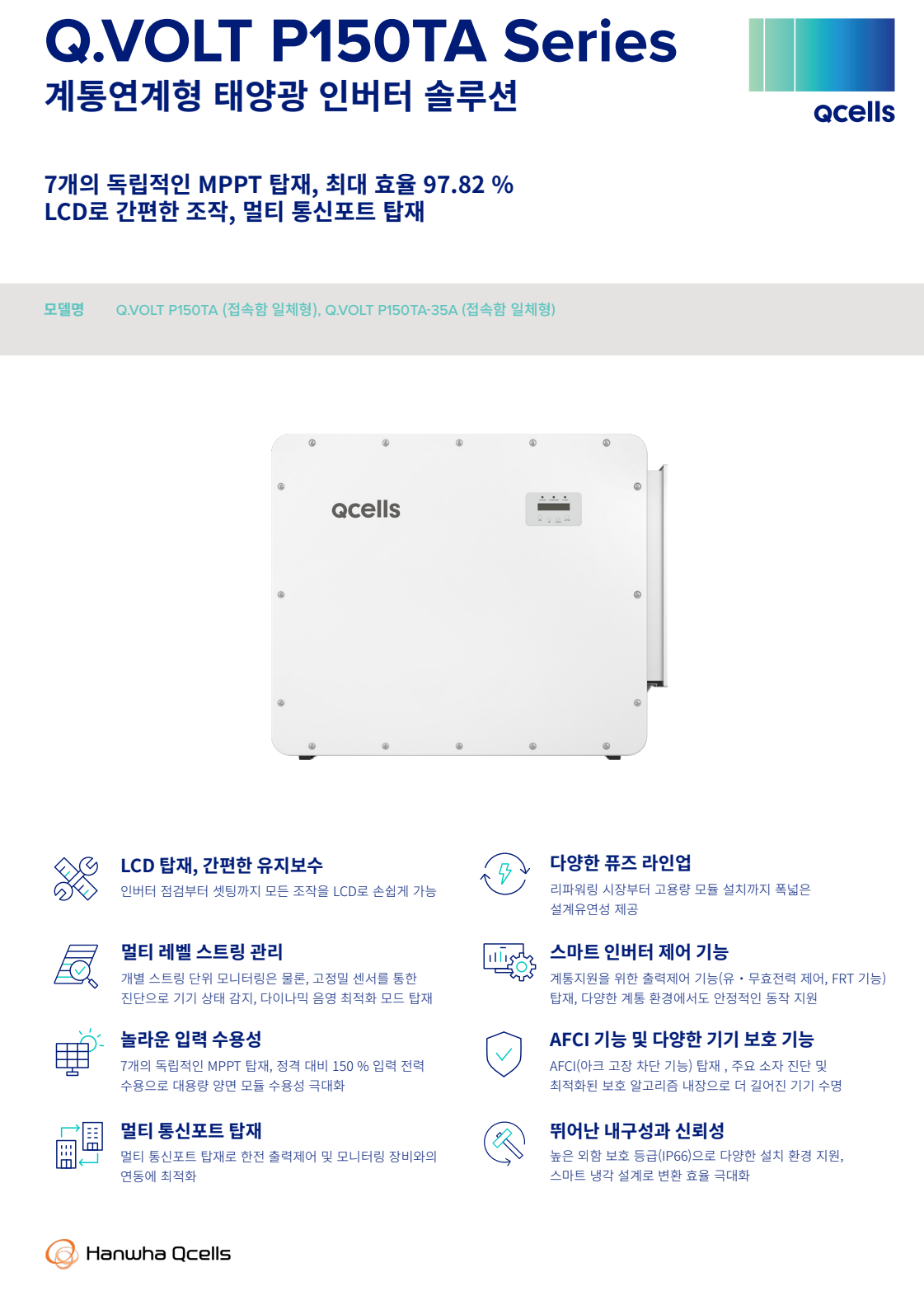

제품 주요 특징
1. 설치·운영·유지보수 편의성
• LCD 디스플레이 탑재로 인버터 점검부터 셋팅까지 현장에서 직관적으로 조작 가능
• 접속함 일체형 구조로 현장 배선 공정을 줄이고 대용량 시스템 설치 시간을 단축
• 다양한 DC 퓨즈 옵션(20/25/30 A, 35 A)으로 리파워링부터 고용량 모듈 적용까지 폭넓은 설계 유연성 제공
- 야간 소비전력 < 1 W로 불필요한 전력 손실을 줄여 장기 운영 비용 절감에 기여
2. 유연한 모듈 설계와 높은 입력 수용성
• 7개의 독립적인 MPPT로 대규모 발전소의 다양한 방향·경사·용량 조합 설계에 유리
• 정격 대비 150 % DC 용량(최대 225 kW)까지 과설계 가능해 연간 발전량 극대화
• 스트링당 최대 48 A 입력 전류 허용으로 고출력·양면 모듈 구성에도 안정적인 운전
- 550 ~ 800 V 넓은 MPPT 동작 범위로 다양한 스트링 전압 조건에서 높은 발전 효율 유지
3. 강화된 안전 기능과 높은 내환경성
• AFCI(아크 고장 차단), DC/AC 서지보호기(SPD Type II) 탑재로 화재·낙뢰 등 위험으로부터 시스템 보호
• DC 역극성 보호, AC 단락 보호, 지락 감지, 누설전류 보호 등 다양한 보호 기능 기본 제공
• IP66 등급 무변압기형(Trans‑less) 설계로 옥외 설치 및 악조건 환경에서도 안정적인 운전
- 주요 소자 진단과 최적화된 보호 알고리즘으로 대용량 시스템에서도 장기적인 신뢰성과 수명 확보
4. 스마트 인버터 기능 및 계통 연동 최적화
• 유·무효전력 제어, 능동 전압 제어, 출력제어 기능으로 한전 계통 연계 요구사항 충족
• LVRT/HVRT를 포함한 FRT(Fault Ride Through) 기능으로 계통 이상 발생 시에도 발전을 지속
• REMS 연동 지원으로 출력제어 시스템 및 외부 모니터링 장비와의 연계 운전이 용이
- PID 복구, 다이나믹 음영 최적화, IV 곡선 스캐닝 등 스마트 기능으로 발전 효율과 계통 대응 능력 향상
5. 세밀한 모니터링과 진단 기능
• 개별 스트링 단위 PV 스트링 모니터링으로 이상 스트링 및 발전 불균형을 신속하게 파악
• 고정밀 센서를 통한 기기 상태 진단으로 예방 정비 및 다운타임 최소화에 유리
• RS485 기반 원격 모니터링과 HMI 연동으로 운전 정보·알람을 실시간 확인
- 외부 통신(GPRS/Wi‑Fi, Bluetooth, PLC 등) 옵션과 연계해 대규모 발전소 운영 데이터 관리·분석을 효율적으로 수행
